А-образная монтажная падающая стрела
А-образная падающая (монтажная) стрела МПС предназначена для подъема и установки собранных опор ЛЭП из горизонтального положения в вертикальное путем поворота вокруг шарнира монтажной стрелы, соединенной с монтируемыми опорами.
Группа компаний «БинарЭнерго» имеет возможность изготовить А-образную монтажную стрелу для установки опор ЛЭП по собственным чертежам, согласно требованиям ГОСТ, высотой 18 и 25 метров, грузоподъемность 200 и 350 килоньютонов.
Цены на изготовление падающей стрелы:
- 18-метровая МПС — 1 000 000 руб с НДС в горячем цинке
- 25-метровая МПС — 1 450 000 руб с НДС в горячем цинке
Чертеж и конструкция А-образной падающей стрелы
Использование падающей стрелы даёт возможность производить сборку опоры ЛЭП и такелаж на земле, когда опора находится в горизонтальном положении. Благодаря такому способу не требуется применение башенных кранов и верхолазов, осуществить дополнительный контроль смонтированного такелажа можно не поднимаясь на опору.
Подъем опор с помощью монтажных стрел — рациональный, а часто и единственно возможный способ подъема собранных на земле высоких опор.
Собранную в горизонтальном положении опору поднимают за тяговый канат с помощью тягового механизма. Стрёла при этом опускается (как бы падает) на землю. Дополнительный тяговый механизм используют для торможения опоры в конце подъема.
Конструкция и технические характеристики А-образной монтажной падающей стрелы
В комплект поставки входит:
- Секции: верхняя, средняя, опорная, промежуточная - по 2 шт;

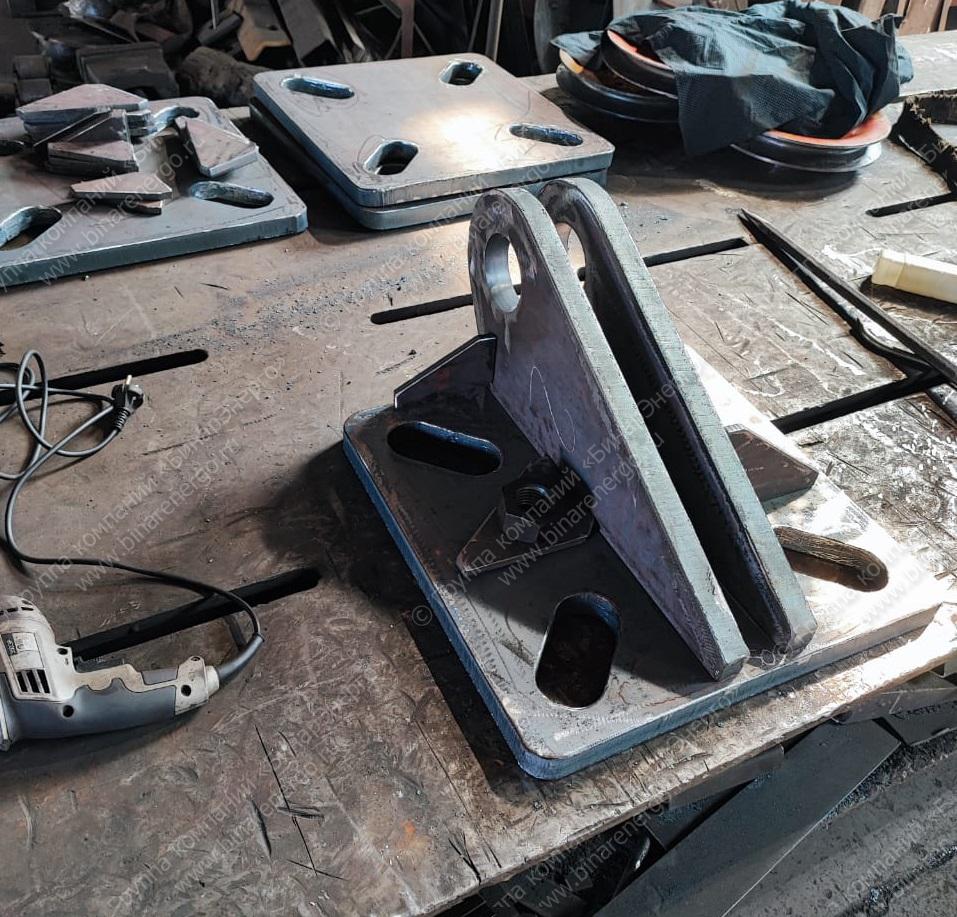

- Шарнир комбинированный — 2 шт.;
- Талреп — 1шт.;
- Цепь — 1шт.;
- Соединительные детали и стандартные изделия;
- Паспорт изделия;
- Руководство по эксплуатации.
Покрытие всех частей: горячее цинкование.
Падающая стрела выполнена в виде А-образной трубчатой конструкции. Она имеет две стойки, соединенные между собой внизу стяжкой, длина которой регулируется талрепом. Вверху стойки скреплены осью и имеют проушины для крепления канатов. Стойки падающей стрелы опираются на специальные комбинированные шарниры. Секционность стоек зависит от высоты: стрела высотой 25 м имеет в каждой стойке по три секции — верхнюю, среднюю и нижнюю. Трубчатые секции соединяются между собой фланцами.
Технические характеристики и грузоподъемность
Марка | Диаметр стоек | Высота | Грузоподъёмность | Масса | Цена |
---|---|---|---|---|---|
МПС-18Т | 325 мм | 18 метров | 200 килоньютонов | 3,5 тонн | 1,00 млн руб |
МПС-25Т | 325 мм | 25 метров | 350 килоньютонов | 6,3 тонн | 1,45 млн руб |
А-образные монтажные стрелы изготавливают из стальной трубы Ст3пс. Мы поставляем два типа МПС: МПС-25Т, и МПС-18Т (где МПС — монтажная падающая стрела, 25 \ 18 — высота, Т — трубчатая).
Монтаж опор ЛЭП с помощью падающей стрелы
Варианты опирания А-образной монтажной стрелы на грунт или на нижние узлы опоры зависят от высоты и массы опоры ЛЭП. При установке стоек стрелы на грунт под стойки укладывается специальный фундамент во избежание аварий в начале подъема из-за неравномерной просадки грунта. При установке стоек на верхние пояса (или башмаки) выложенной опоры нужны дополнительные монтажные распорки для передачи усилий стрелы на фундамент опоры и дополнительный такелаж для подъема стрелы.
Работа может быть упрощена установкой стрелы на два подножника фундамента опоры с применением комбинированного шарнира для совместного поворота опоры и стрелы. Такое положение стрелы благоприятно сказывается на усилиях, действующих на фундамент, так как горизонтальные силы, возникающие при подъеме опоры, передаваемые на фундамент через шарниры, частично компенсируются вертикальной составляющей от усилия стрелы. При выходе стрелы из работы она удерживается канатом и плавно опускается, а затем демонтируется.
Схема установки опоры ЛЭП с помощью падающей стрелы или крана и трактора
1. До начала работ по установке опор должны быть выполнены следующие работы:
- закончена подготовка котлована;
- закончена сборка опоры в исходном для подъема положении;
- намечены пути движения тяговых и тормозных механизмов, места установки грузоподъемных механизмов;
- весь такелаж для подъема опоры должен быть заранее подготовлен и, в необходимых случаях, испытан;
- территория производства работ (опасная зона) должна быть ограждена,
- установлены знаки безопасности "Проход запрещен. Опасная зона";
- все лица, не участвующие в технологическом процессе, должны покинуть опасную зону.
2. Монтаж стальных решетчатых опор ВЛ 220 кВ может производиться при помощи А-образной стрелы и двумя тракторами или краном грузоподъемностью 16 т и трактором.
3. Опасная зона при монтаже опоры определяется радиусом не менее полуторной высоты опоры.
4. Не допускается присутствие посторонних лиц в зоне производства работ.
5. При производстве строительно-монтажных работ необходимо соблюдать требования следующих нормативных документов:
- Постановление No 80 от 23.07.2001 года. О принятии строительных норм и правил Российской Федерации "Безопасность труда в строительстве. Часть 1. Общие требования";
- Постановление No 123 от 17.09.2002 года. О принятии строительных норм и правил Российской Федерации "Безопасность труда в строительстве. Часть 2. Строительное производство;
- РД 34.03.307-87 Правила пожарной безопасности при производстве строительно-монтажных работ на объектах Минэнерго СССР;
- Приказ МПС России No ЦРБ-278 Правила устройства и безопасной эксплуатации грузоподъемных кранов;
- СО 34.03.285-2002 (РД 153-34.3-03.285-2002) Правила безопасности при строительстве линий электропередачи и производстве электромонтажных работ.
