Гофрированные водопропускные трубы ЛМГ
Металлические гофрированные водопропускные трубы ЛМГ (лист металлический гофрированный) применяют при строительстве дорог. При пересечении рек в насыпь автодороги в месте пересечения устанавливают именно гофрированные трубы.
Гофрированные металлические конструкции (МГК) состоят из гофрированных листов, изогнутых по радиусу ее поперечного сечения. Элементы могут иметь гофры различной высоты (от 20 до 50 мм, допускается отклонение размеров ±2 мм), гребни гофры располагаются друг от друга на расстоянии от 100 до 150 мм друг от друга (допускается отклонение размеров ±2 мм). Элементы объединяют в звенья замкнутого кругового сечения.
При производстве водопропускных металлических труб для эксплуатации в районах Севера (средней температурой воздуха наиболее холодных суток минус 40°С и ниже) применяются особые марки стали и материалы защитного антикоррозийного покрытия.
Группа компаний «БинарЭнерго» изготавливает металлические гофрированные листы (МГЛ) следующих типоразмеров:
- 100х20 мм;
- 130х32,5 мм;
- 150х50 мм;
- 381х142 мм, 381х140 мм;
Водопропускные гофротрубы, комплектуются высокопрочными оцинкованными метизами (специальный болт М16х32, гайка М16) с 1,5%-ым запасом.

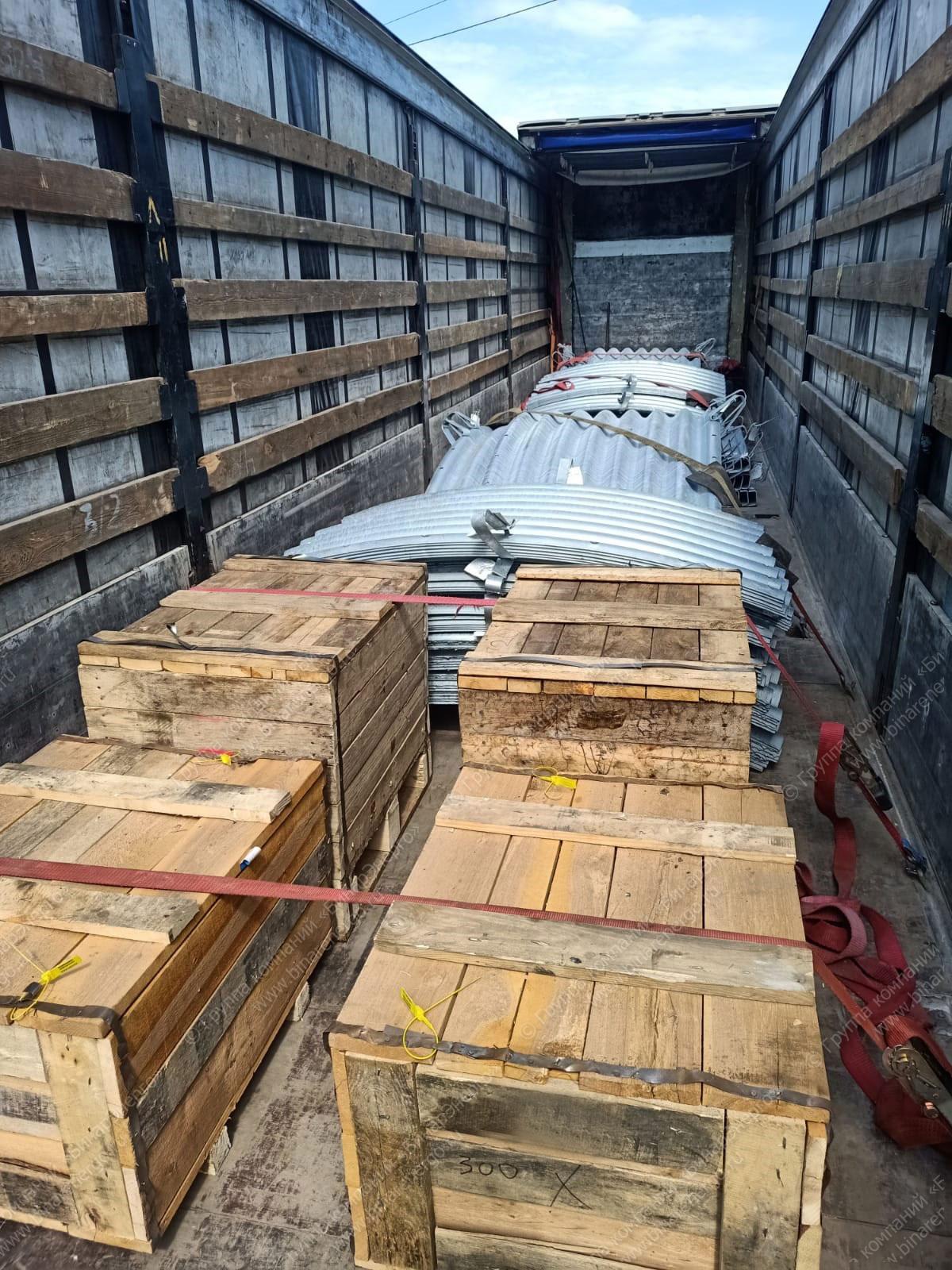

Фото выпускаемой продукции:
Каталог выпускаемых гофрированных труб
Гофротрубы металлические водопропускные 100х20 мм
-
Металлические гофрированные водопропускные трубы 100х20 мм

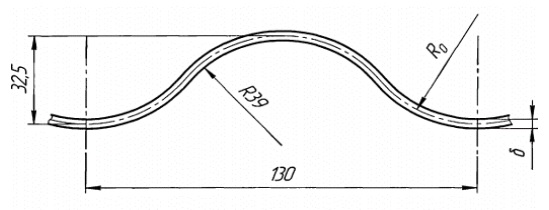

Гофротрубы металлические водопропускные 130х32,5 мм
Изготавливаются из стали марки 09Г2. Антикоррозийная обработка — горячее цинкование, минимальной толщиной 80 мм на каждую сторону металлического листа. Максимальная высота насыпки — 14 метров. Расчетный срок службы таких труб по данным СибЦНИИТС — 50 лет.
Секции в сборе с Гофром 130х32,5 в мм по серии 3.501.3-183.01*
| Диаметр трубы МГК | Кол-во элекментов ЛМГ в секции (шт) | Длина секции в сборе в мм | Толщина стенки ЛМГ в мм* | Вес секции в сборе с метизами в кг* | Кол-во секций в сборе в 1 тонне в шт* | Кол-во метров секций в сборе в 1 тонне в п.м.* |
|---|---|---|---|---|---|---|
| 0,80 | 3 | 1170 | 2,5 | 96,2 | 10,2 | 11,92 |
| 1170 | 3,0 | 112,4 | 8,7 | 10,20 | ||
| 1,00 | 3 | 1170 | 2,5 | 115 | 8,5 | 9,97 |
| 1170 | 3,0 | 134,2 | 7,3 | 8,54 | ||
| 1,50 | 3 | 1170 | 2,5 | 170,4 | 5,8 | 6,73 |
| 1170 | 3,0 | 200,1 | 4,9 | 5,73 | ||
| 2,00 | 4 | 1170 | 2,5 | 227,2 | 4,3 | 5,05 |
| 1170 | 3,0 | 266,8 | 3,7 | 4,30 | ||
| 2,50 | 5 | 1170 | 2,5 | 283,9 | 3,5 | 4,04 |
| 1170 | 3,0 | 333,4 | 2,9 | 3,44 | ||
| 3,00 | 6 | 1170 | 2,5 | 340,7 | 2,9 | 3,37 |
| 1170 | 3,0 | 400,1 | 2,4 | 2,87 |
* данные имеют предварительный характер, точные параметры будут указаны в паспорте на продукцию
Номенклатура выпускаемых труб ЛМГ 130x32,5мм

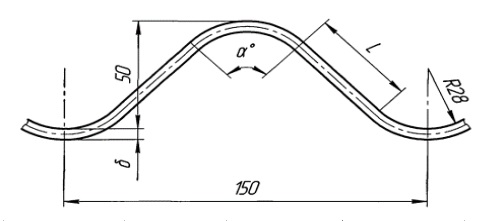

Гофротрубы металлические водопропускные 150х50 мм
Изготавливаются из стали марки 09Г2. Антикоррозийная обработка — горячее цинкование, минимальной толщиной 80 мм на каждую сторону металлического листа. Максимальная высота насыпки — 20 метров. Расчетный срок службы таких труб — более 100 лет.
Секции в сборе с Гофром 150х50 в мм по серии 3.501.3-185.03*
| Диаметр трубы МГК | Кол-во элекментов ЛМГ в секции (шт) | Длина секции в сборе в мм | Толщина стенки ЛМГ в мм* | Вес секции в сборе с метизами в кг* | Кол-во секций в сборе в 1 тонне в шт* | Кол-во метров секций в сборе в 1 тонне в п.м.* |
|---|---|---|---|---|---|---|
| 1,00 | 3 | 1050 | 3,0 | 138,0 | 7,10 | 7,46 |
| 1,50 | 3 | 1050 | 3,0 | 194,7 | 5,03 | 5,29 |
| 1050 | 4,0 | 251,4 | 3,90 | 4,09 | ||
| 1050 | 5,0 | 307,8 | 3,18 | 3,34 | ||
| 1050 | 6,0 | 364,2 | 2,69 | 2,83 | ||
| 1050 | 7,0 | 420,6 | 2,33 | 2,45 | ||
| 2,00 | 4 | 1050 | 3,0 | 260,0 | 3,77 | 3,96 |
| 1050 | 4,0 | 335,1 | 2,92 | 3,07 | ||
| 1050 | 5,0 | 410,4 | 2,39 | 2,51 | ||
| 1050 | 6,0 | 485,6 | 2,02 | 2,12 | ||
| 1050 | 7,0 | 560,8 | 1,75 | 1,83 | ||
| 2,50 | 5 | 1050 | 3,0 | 324,5 | 3,02 | 3,17 |
| 1050 | 4,0 | 419,0 | 2,34 | 2,46 | ||
| 1050 | 5,0 | 513,0 | 1,91 | 2,01 | ||
| 1050 | 6,0 | 607,0 | 1,61 | 1,70 | ||
| 1050 | 7,0 | 701,0 | 1,40 | 1,47 | ||
| 3,00 | 6 | 1050 | 3,0 | 389,4 | 2,52 | 2,64 |
| 1050 | 4,0 | 502,8 | 1,95 | 2,05 | ||
| 1050 | 5,0 | 615,6 | 1,59 | 1,67 | ||
| 1050 | 6,0 | 728,5 | 1,35 | 1,41 | ||
| 1050 | 7,0 | 841,2 | 1,17 | 1,22 | ||
| 3,50 | 7 | 1050 | 3,0 | 454,3 | 2,16 | 2,27 |
| 1050 | 4,0 | 586,6 | 1,67 | 1,75 | ||
| 1050 | 5,0 | 718,2 | 1,36 | 1,43 | ||
| 1050 | 6,0 | 849,8 | 1,15 | 1,21 | ||
| 1050 | 7,0 | 981,4 | 1,00 | 1,05 | ||
| 4,00 | 8 | 1050 | 3,0 | 519,4 | 1,89 | 1,98 |
| 1050 | 4,0 | 670,4 | 1,46 | 1,53 | ||
| 1050 | 5,0 | 829,8 | 1,18 | 1,24 | ||
| 1050 | 6,0 | 970,4 | 1,01 | 1,06 | ||
| 1050 | 7,0 | 1122,0 | 0,87 | 0,92 | ||
| 4,50 | 9 | 1050 | 3,0 | 584,0 | 1,68 | 1,76 |
| 1050 | 4,0 | 754,1 | 1,30 | 1,36 | ||
| 1050 | 5,0 | 923,4 | 1,06 | 1,11 | ||
| 1050 | 6,0 | 1093,5 | 0,90 | 0,94 | ||
| 1050 | 7,0 | 1262,3 | 0,78 | 0,82 | ||
| 5,00 | 10 | 1050 | 3,0 | 649,1 | 1,51 | 1,59 |
| 1050 | 4,0 | 838,1 | 1,17 | 1,23 | ||
| 1050 | 5,0 | 1026,2 | 0,95 | 1,00 | ||
| 1050 | 6,0 | 1214,2 | 0,81 | 0,85 | ||
| 1050 | 7,0 | 1402,1 | 0,70 | 0,73 | ||
| 5,50 | 11 | 1050 | 3,0 | 714,1 | 1,37 | 1,44 |
| 1050 | 4,0 | 921,8 | 1,06 | 1,12 | ||
| 1050 | 5,0 | 1129,1 | 0,87 | 0,91 | ||
| 1050 | 6,0 | 1335,9 | 0,73 | 0,77 | ||
| 1050 | 7,0 | 1542,2 | 0,64 | 0,67 | ||
| 6,00 | 12 | 1050 | 3,0 | 778,9 | 1,26 | 1,32 |
| 1050 | 4,0 | 1006,1 | 0,97 | 1,02 | ||
| 1050 | 5,0 | 1231,2 | 0,80 | 0,84 | ||
| 1050 | 6,0 | 1457,2 | 0,67 | 0,71 | ||
| 1050 | 7,0 | 1683,2 | 0,58 | 0,61 | ||
| 6,50 | 13 | 1050 | 3,0 | 844,1 | 1,16 | 1,22 |
| 1050 | 4,0 | 1090,1 | 0,90 | 0,94 | ||
| 1050 | 5,0 | 1334,1 | 0,73 | 0,77 | ||
| 1050 | 6,0 | 1578,2 | 0,62 | 0,65 | ||
| 1050 | 7,0 | 1823,1 | 0,54 | 0,56 | ||
| 7,00 | 14 | 1050 | 3,0 | 909,2 | 1,08 | 1,13 |
| 1050 | 4,0 | 1173,2 | 0,84 | 0,88 | ||
| 1050 | 5,0 | 1437,3 | 0,68 | 0,72 | ||
| 1050 | 6,0 | 1700,1 | 0,58 | 0,61 | ||
| 1050 | 7,0 | 1963,3 | 0,50 | 0,52 | ||
| 7,50 | 15 | 1050 | 3,0 | 974,2 | 1,01 | 1,06 |
| 1050 | 4,0 | 1257,2 | 0,78 | 0,82 | ||
| 1050 | 5,0 | 1539,2 | 0,64 | 0,67 | ||
| 1050 | 6,0 | 1821,3 | 0,54 | 0,56 | ||
| 1050 | 7,0 | 2103,7 | 0,47 | 0,49 | ||
| 8,00 | 16 | 1050 | 3,0 | 1038,5 | 0,94 | 0,99 |
| 1050 | 4,0 | 1341,4 | 0,73 | 0,77 | ||
| 1050 | 5,0 | 1642,2 | 0,60 | 0,63 | ||
| 1050 | 6,0 | 1942,9 | 0,50 | 0,53 | ||
| 1050 | 7,0 | 2243,8 | 0,44 | 0,46 |
* данные имеют предварительный характер, точные параметры будут указаны в паспорте на продукцию
Номенклатура выпускаемых труб ЛМГ 150x50мм
Водопропускные трубы из гофрированного металла (ЛМГ) и металлические гофрированные конструкции (МГК) выпускаются в соответствии типовой проектной документацией, разработанной ведущими проектными институтами.
