Рамные опоры для дорожных знаков
Группа компаний «БинарЭнерго» проектирует и производит рамных металлических опоры дорожных знаков. Опоры предназначены для установки над проезжей частью автомобильных дорог:
- светофоров и указательных знаков, в т.ч. управляемых,
- электронных табло,
- информационных щитов,
- видеокамер, датчиков движения,
- погодных датчиков,
- боксов для оборудования с возможностью прокладки силовых и высокочастотных кабелей.
Типовые рамные металлические опоры изготавливаются в климатическом исполнении по ГОСТ 16350, альбом серии 3. 503. 9-80 «Опоры дорожных знаков на автомобильных дорогах».
Каталог рамных опор дорожных знаков
Характеристики рамных металлических опор РМГ, РМТ и РМП
| Марка рамы | Длина, м | Высота, м | d стойки, мм | S*, мм | d пояса, мм | S* пояса, мм | Масса, т | **Стоимость с НДС |
|---|---|---|---|---|---|---|---|---|
| Опоры металлические типа РМП | ||||||||
| РМП1 | 15,75 | 6,6 | 180 | 8 | 159 | 8 | 2,82 | 592 200,00 ₽ |
| РМП1(2) | 15,75 | 6,6 | 219 | 8 | 159 | 8 | 3,04 | 547 200,00 ₽ |
| РМП2 | 15,75 | 6,6 | 219 | 8 | 180 | 8 | 3,23 | 678 300,00 ₽ |
| РМП2(2) | 15,75 | 6,6 | 219 | 8 | 159 | 8 | 2,81 | 505 800,00 ₽ |
| РМП3 | 17,5 | 6,6 | 159 | 6 | 159 | 5 | 2,09 | 376 200,00 ₽ |
| РМП4 | 17,5 | 6,6 | 219 | 8 | 159 | 6 | 2,95 | 531 000,00 ₽ |
| РМП5 | 17,5 | 5,95 | 159 | 6 | 159 | 5 | 2,01 | 361 800,00 ₽ |
| РМП6 | 17,5 | 5,95 | 180 | 8 | 159 | 6 | 2,59 | 543 900,00 ₽ |
| РМП6(2) | 17,5 | 5,95 | 219 | 8 | 159 | 6 | 2,84 | 511 200,00 ₽ |
| РМП7 | 19,25 | 6,6 | 219 | 8 | 159 | 8 | 3,38 | 608 400,00 ₽ |
| РМП8 | 19,25 | 6,6 | 245 | 8 | 180 | 8 | 3,85 | 808 500,00 ₽ |
| РМП8(2) | 19,25 | 6,6 | 273 | 8 | 159 | 8 | 3,82 | 687 600,00 ₽ |
| РМП9 | 21 | 6,6 | 159 | 8 | 159 | 5 | 2,53 | 455 400,00 ₽ |
| РМП10 | 21 | 6,6 | 219 | 8 | 159 | 8 | 3,53 | 635 400,00 ₽ |
| РМП11 | 21 | 5,95 | 159 | 6 | 159 | 5 | 2,23 | 401 400,00 ₽ |
| РМП12 | 21 | 5,95 | 180 | 8 | 159 | 8 | 3,16 | 663 600,00 ₽ |
| РМП12(2) | 21 | 5,95 | 219 | 8 | 159 | 8 | 2,97 | 534 600,00 ₽ |
| РМП13 | 22,75 | 6,6 | 219 | 8 | 159 | 8 | 3,7 | 666 000,00 ₽ |
| РМП14 | 22,75 | 6,6 | 273 | 9 | 219 | 8 | 4,96 | 892 800,00 ₽ |
| РМП15 | 22,75 | 6,6 | 159 | 8 | 159 | 5 | 2,6 | 468 000,00 ₽ |
| РМП16 | 22,75 | 6,6 | 219 | 8 | 159 | 8 | 3,68 | 662 400,00 ₽ |
| РМП17 | 24,5 | 5,95 | 159 | 8 | 159 | 6 | 2,9 | 522 000,00 ₽ |
| РМП18 | 24,5 | 5,95 | 219 | 8 | 159 | 8 | 3,72 | 669 600,00 ₽ |
| РМП19 | 26,25 | 6,6 | 245 | 8 | 180 | 8 | 4,39 | 921 900,00 ₽ |
| РМП19(2) | 26,25 | 6,6 | 273 | 8 | 159 | 8 | 4,31 | 775 800,00 ₽ |
| РМП20 | 26,25 | 6,6 | 299 | 9 | 245 | 8 | 5,92 | 1 243 200,00 ₽ |
| РМП20(2) | 26,25 | 6,6 | 273 | 9 | 219 | 8 | 5,45 | 981 000,00 ₽ |
| РМП21 | 28 | 5,95 | 180 | 8 | 159 | 6 | 3,28 | 688 800,00 ₽ |
| РМП21(2) | 28 | 5,95 | 219 | 8 | 159 | 6 | 3,1 | 558 000,00 ₽ |
| РМП22 | 28 | 5,95 | 219 | 8 | 180 | 8 | 4,26 | 894 600,00 ₽ |
| РМП22(2) | 28 | 5,95 | 219 | 8 | 159 | 8 | уточняйте | |
| Опоры металлические типа РМТ | ||||||||
| РМТ1 | 6,3 | 6,05 | 219 | 8 | 159 | 6 | 1,74 | 313 200,00 ₽ |
| РМТ2 | 6,3 | 6,05 | 245 | 8 | 180 | 8 | 2,14 | 449 400,00 ₽ |
| РМТ2(2) | 6,3 | 6,05 | 219 | 8 | 159 | 8 | 1,92 | 345 600,00 ₽ |
| РМТ3 | 4,5 | 6,05 | 159 | 6 | 133 | 4 | 0,97 | 174 600,00 ₽ |
| РМТ4 | 4,5 | 6,05 | 180 | 8 | 159 | 5 | 1,26 | 264 600,00 ₽ |
| РМТ4(2) | 4,5 | 6,05 | 219 | 8 | 159 | 5 | 1,36 | 244 800,00 ₽ |
| Опоры металлические типа РМГ | ||||||||
| РМГ1 | 6,3 | 6,05 | 180 | 8 | 159 | 6 | 1,16 | 243 600,00 ₽ |
| РМГ1(2) | 219 | 8 | 159 | 6 | 1,25 | 225 000,00 ₽ | ||
| РМГ2 | 6,3 | 6,05 | 219 | 8 | 180 | 8 | 1,46 | 306 600,00 ₽ |
| РМГ2(2) | 219 | 8 | 159 | 8 | 1,33 | 239 400,00 ₽ | ||
| РМГ3 | 4,5 | 6,05 | 159 | 5 | 133 | 4 | 0,64 | 115 200,00 ₽ |
| РМГ4 | 4,5 | 6,05 | 159 | 6 | 159 | 5 | 0,78 | 140 400,00 ₽ |
| Опоры металлические типа РМП больших размеров | ||||||||
|---|---|---|---|---|---|---|---|---|
| Марка рамы | Длина, м | Высота, м | d стойки, мм | S*, мм | d пояса, мм | S* пояса, мм | Масса, т | **Стоимость с НДС |
| Опора РМП 23,5 | 23,5** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 3,99 | 817 950,00 ₽ | ||
| Опора РМП 25,2 | 25,2** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 4,25 | 871 250,00 ₽ | ||
| Опора РМП 28,6 | 28,6** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 4,45 | 912 250,00 ₽ | ||
| Опора РМП 30,3 | 30,3** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 4,56 | 934 800,00 ₽ | ||
| Опора РМП 30,8 | 30,8** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 4,60 | 943 000,00 ₽ | ||
| Опора РМП 33,8 | 33,8** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 4,71 | 965 550,00 ₽ | ||
| Опора РМП 35,8 | 35,8** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 5,04 | 1 033 200,00 ₽ | ||
| Опора РМП 38,5 | 38,5** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 5,03 | 1 031 150,00 ₽ | ||
| Опора РМП 41,5 | 41,5** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 5,83 | 1 195 150,00 ₽ | ||
| Опора РМП 42,5 | 42,5** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 6,50 | 1 332 500,00 ₽ | ||
| Опора РМП 44,2 | 44,2** | 6,6** | под заказ | жесткие поперечены \ трубчатый пояс из э\с труб | 7,75 | 1 588 750,00 ₽ | ||
* Цены указаны в рублях с НДС за изделие, включая горячее цинкование. При больших объемах предполагаются скидки. Конечные размеры, масса и стоимость подлежат согласованию с Заказчиком.

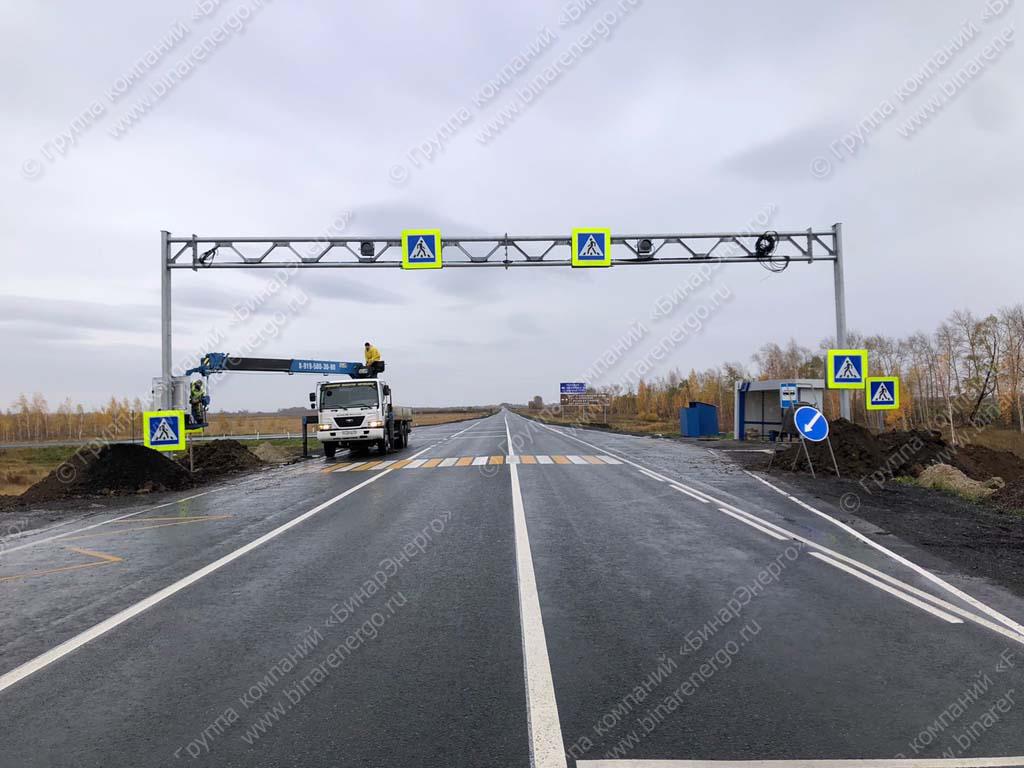

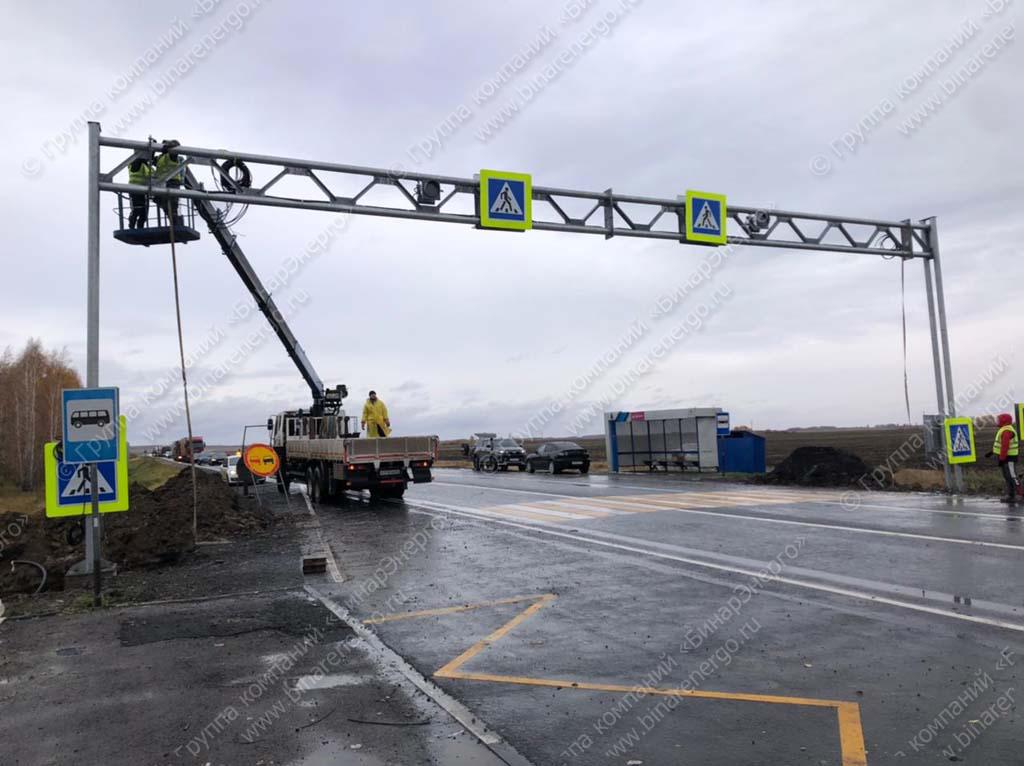

Фото галерея опор нашего производства:
Рабочие чертежи рамных металлических опор
| РМП-32,2 | РМП-3-10,4 | РМП-3-8 |
|---|---|---|
 |
 |
 |
| РМГ-1 | ||
 |
