Закладные детали фундаментов

Фланцевые, анкерные, консольные закладные детали фундаментов всех типоразмеров. Изготовим ЗДФ под все виды опор освещения, а также мачты, флагштоки и др.
  • Главная страница
  • Каталог продукции
  • Закладные детали фундаментов

Закладные детали фундаментов

Группа Компаний "БинарЭнерго" занимается производством и поставкой закладных деталей фундамента (ЗДФ) фланцевых, анкерных и консольных, соответствующих каждому типу опор и мачт. Закладные детали применяются при установке опор и мачт освещения, а также флагштоков, молниеотводов и других высотных металлоконструкций.

В зависимости от способа установки, закладные детали фундамента могут быть фланцевого (Ф) или анкерного (А) типа.

Фланцевые ЗДФ представляют из себя металлическую трубу определенного диаметра и длины, на одном из конце которой приварен толстый стальной фланец в форме квадрата или окружности с монтажными отверстиями под болты, которыми впоследствии к ЗДФ будет прикручиваться подпятник опоры или мачты.

Анкерные ЗДФ представляют из себя комплект шпилек определенной длины и диаметра, объединяемых в верхней и нижней части так называемым кондуктором круглой или квадратной формы с отверстиями под шпильки.

Каталог закладных деталей фундамента (ЗДФ)

  • Фланцевые закладные детали

    Фланцевые закладные детали

    Заказать
  • Анкерные закладные детали

    Анкерные закладные детали

    Заказать
  • Консольные закладные детали

    Консольные закладные детали

    Заказать

Фотографии изготовленных нами закладных деталей фундаментов

‹ › ×

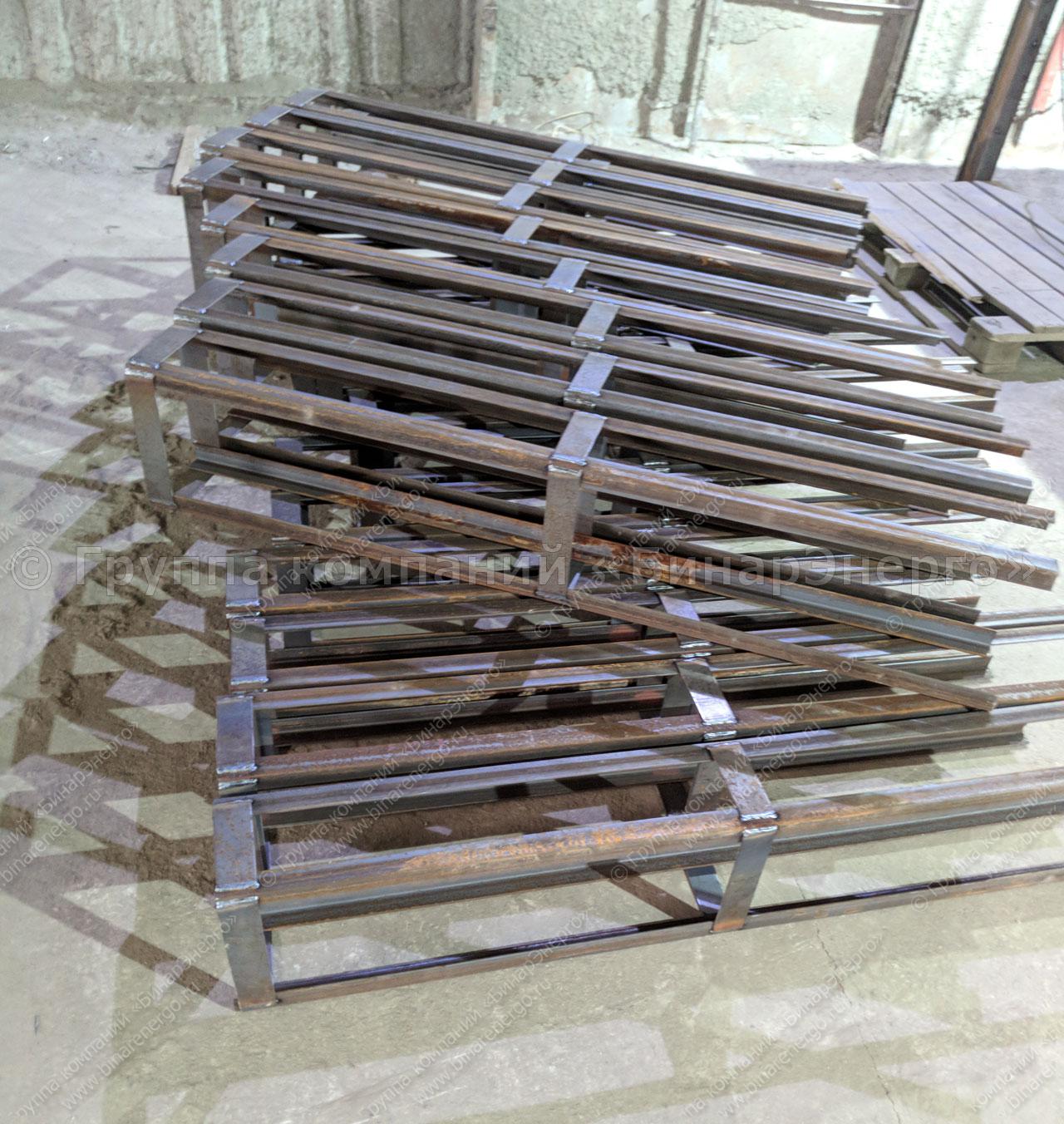

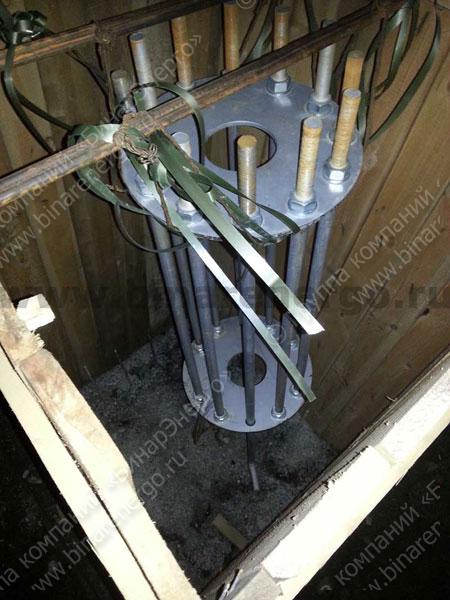

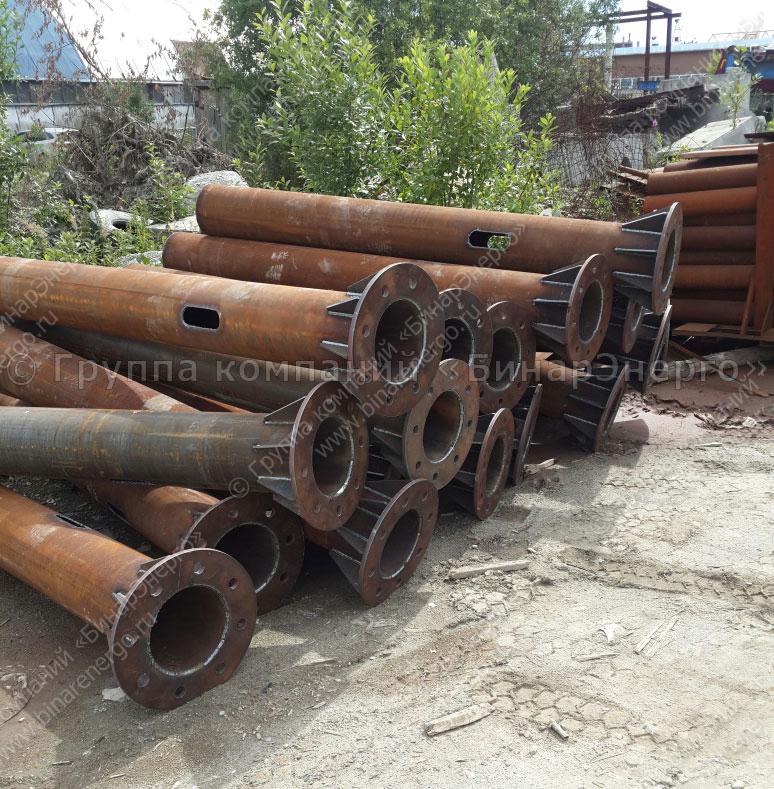

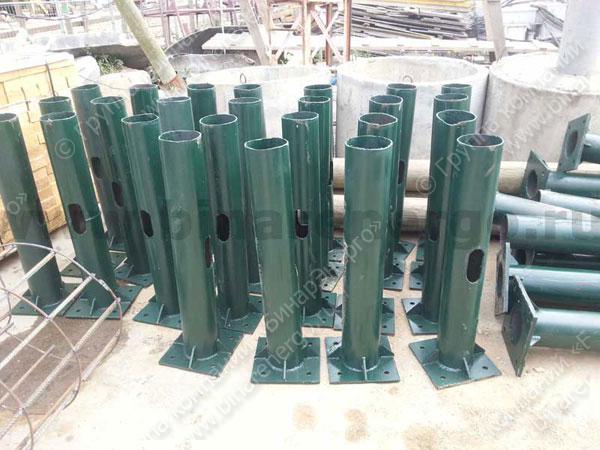

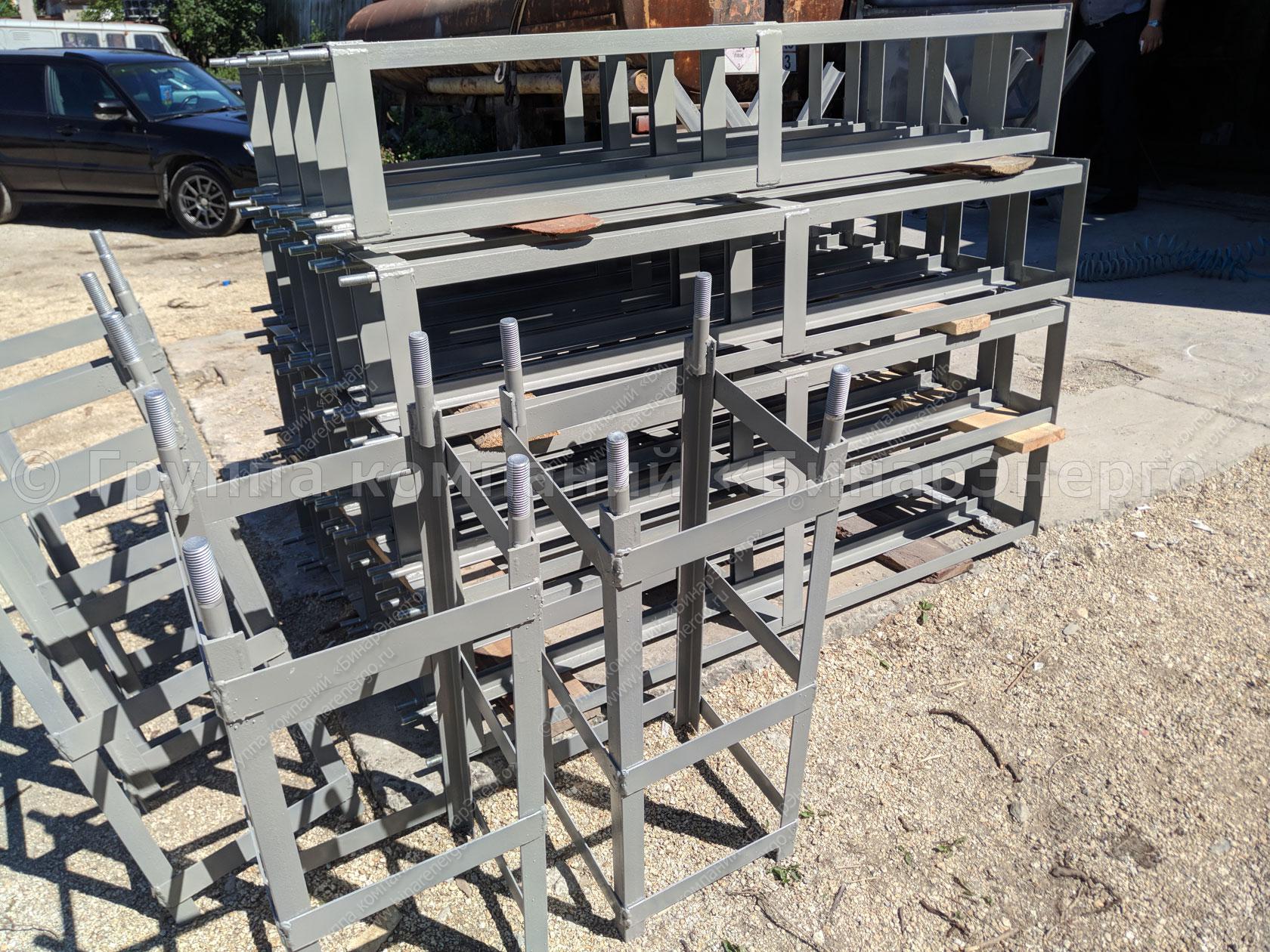

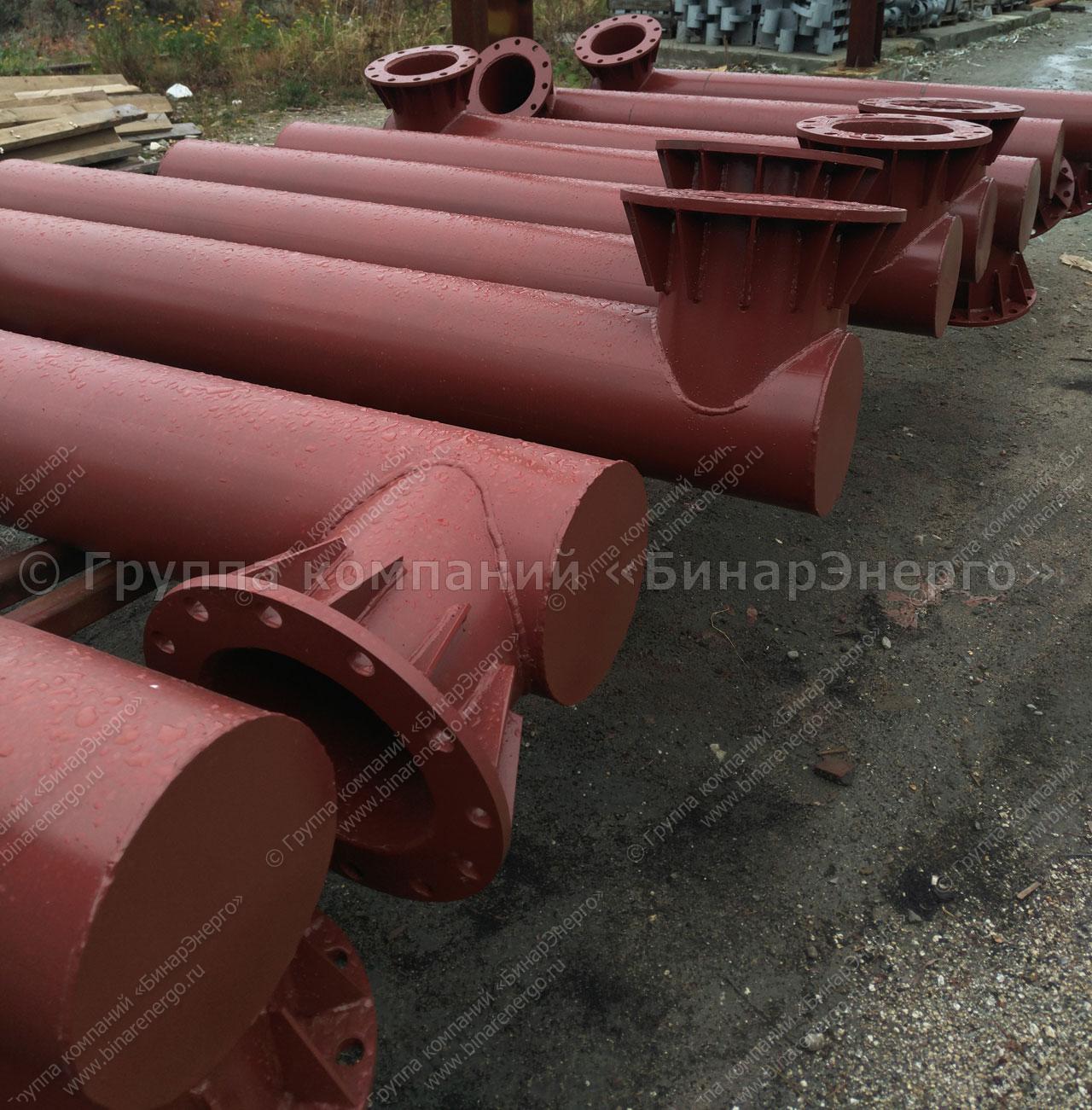

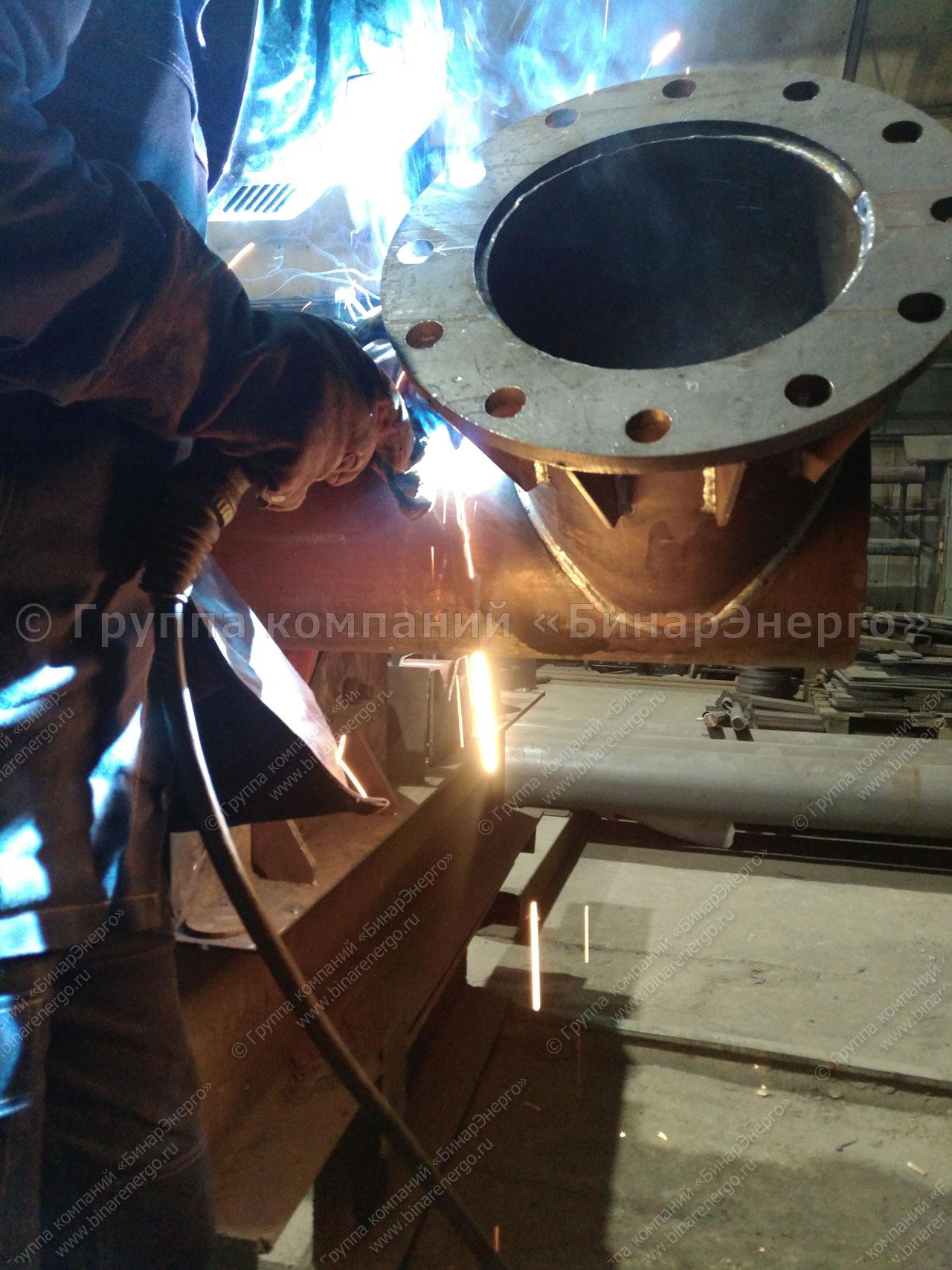

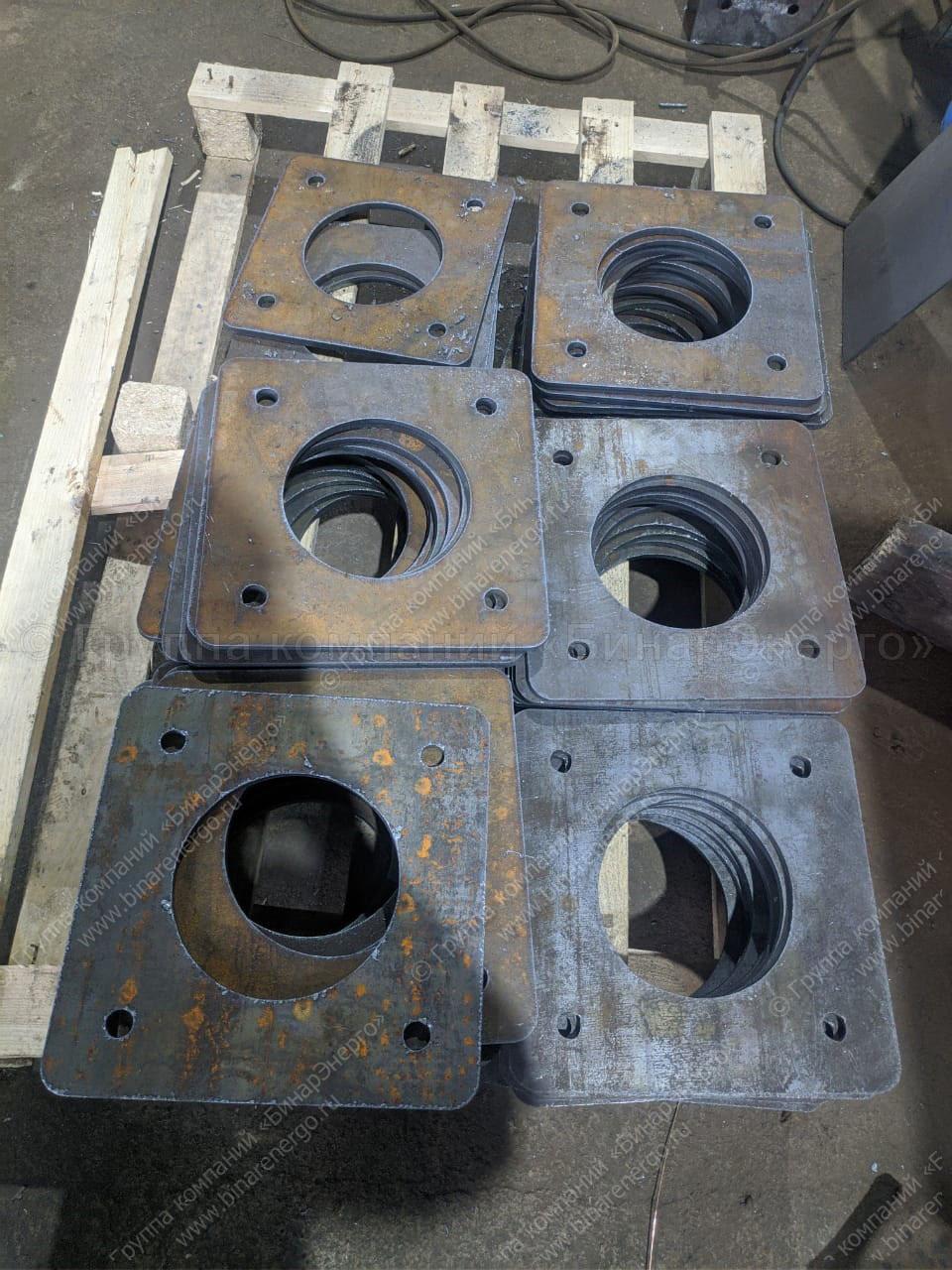

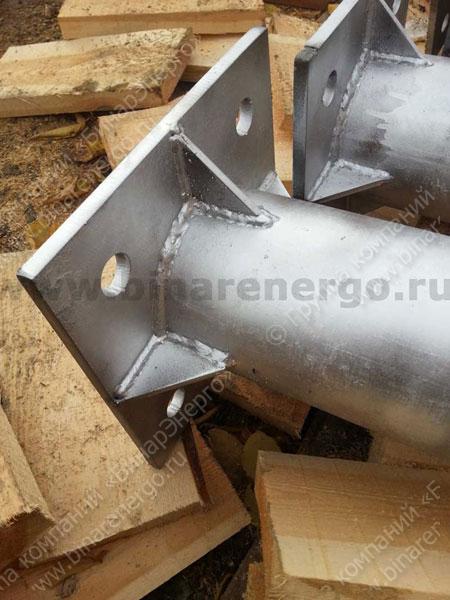

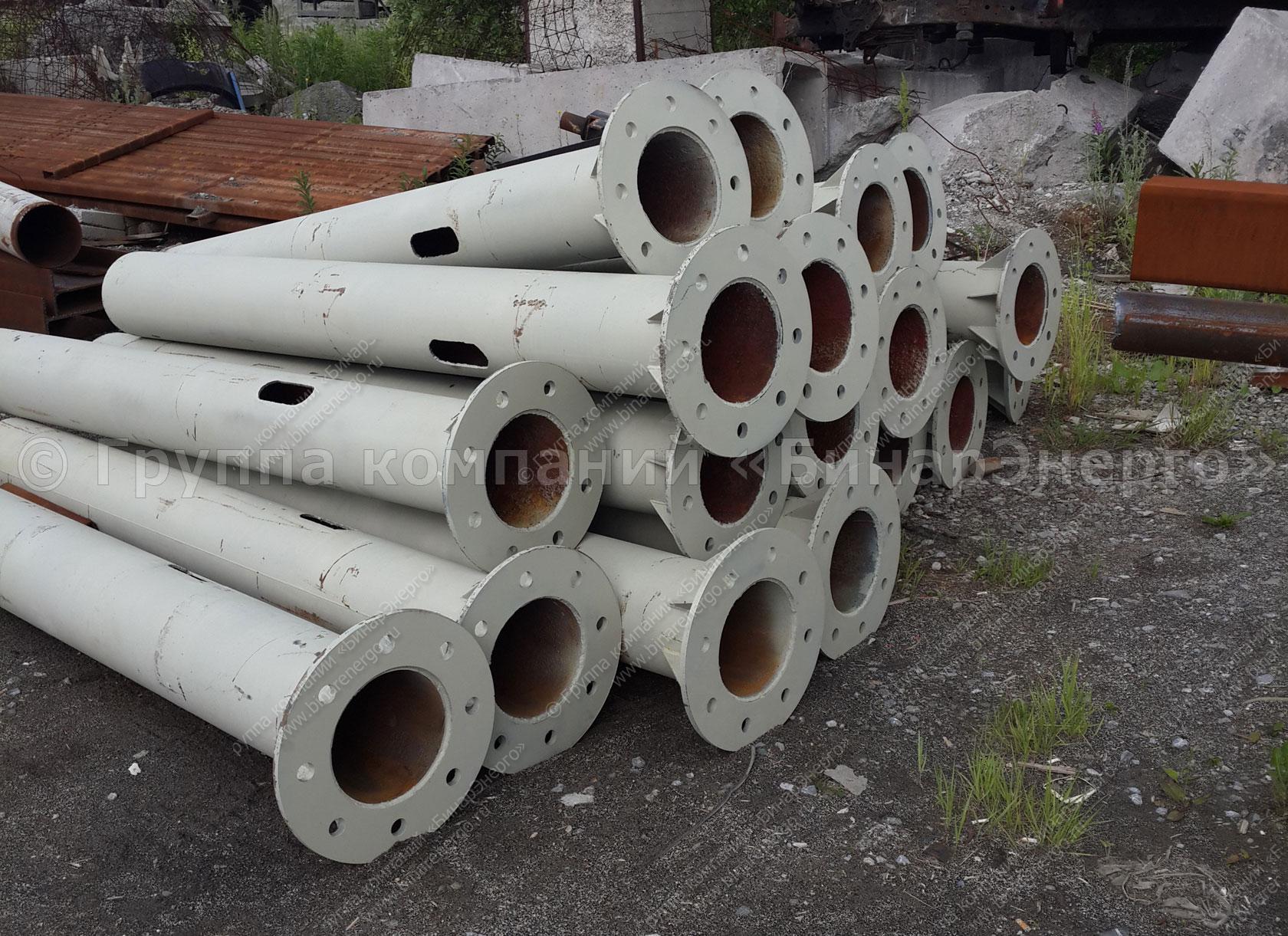

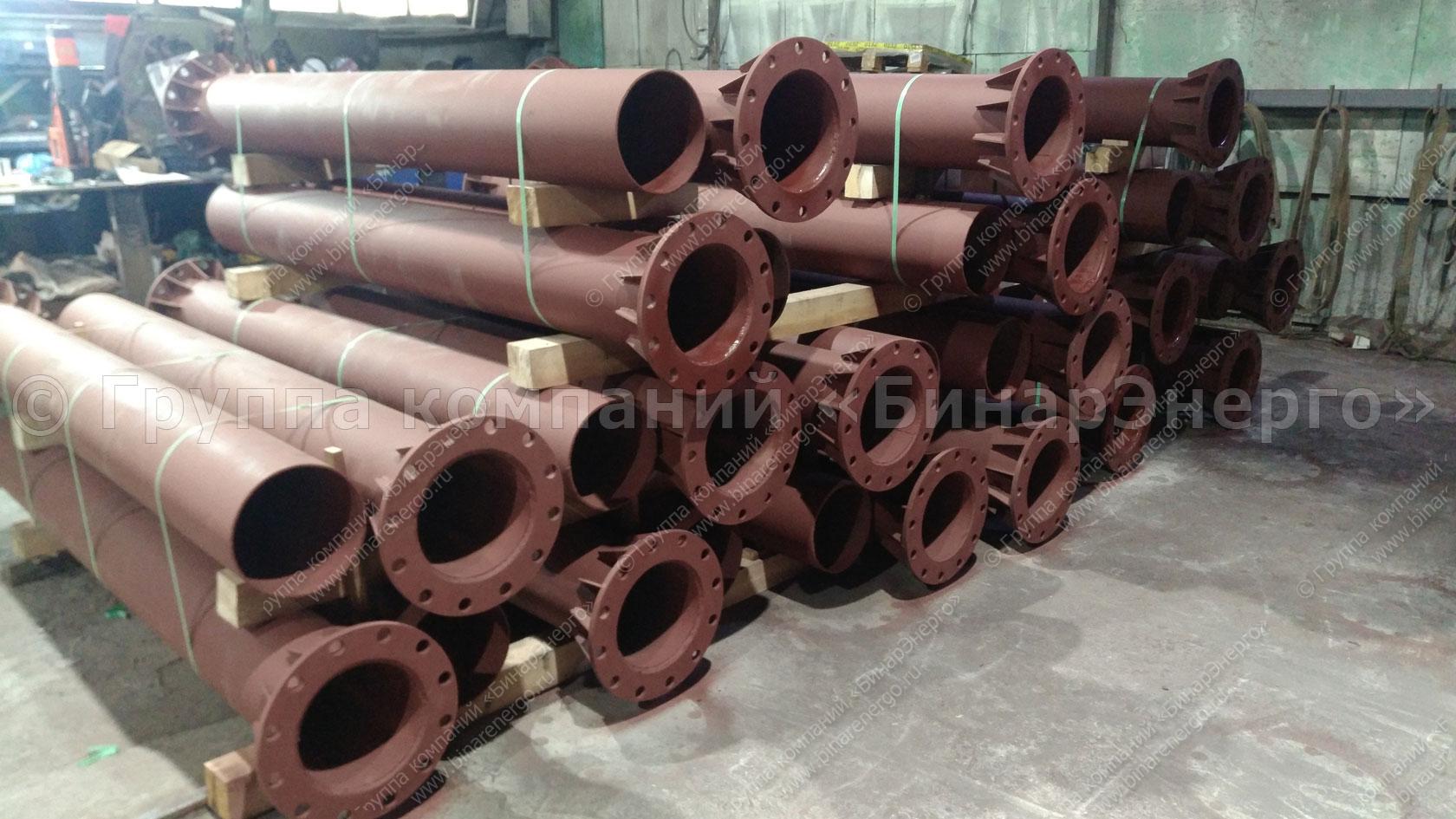

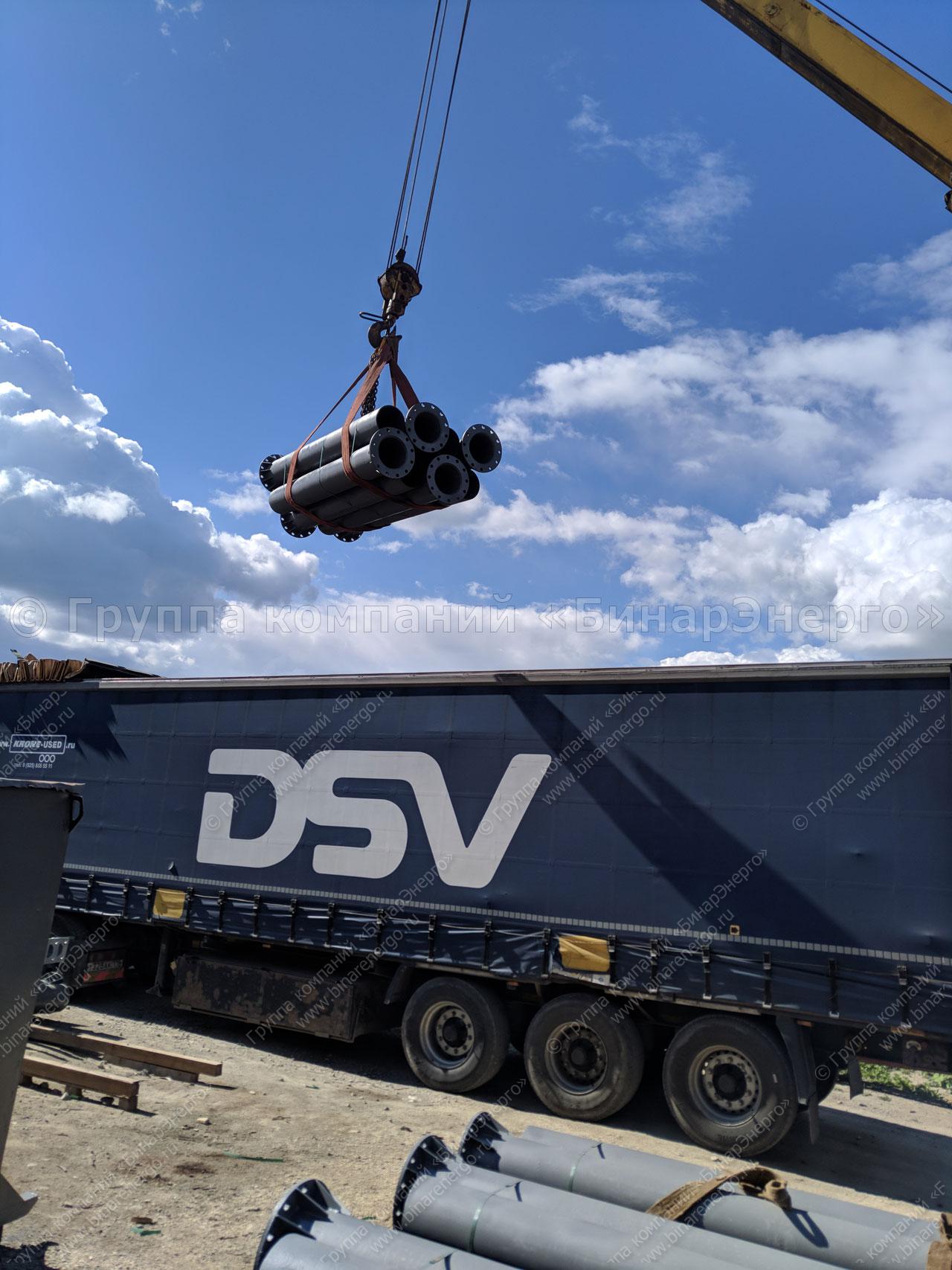

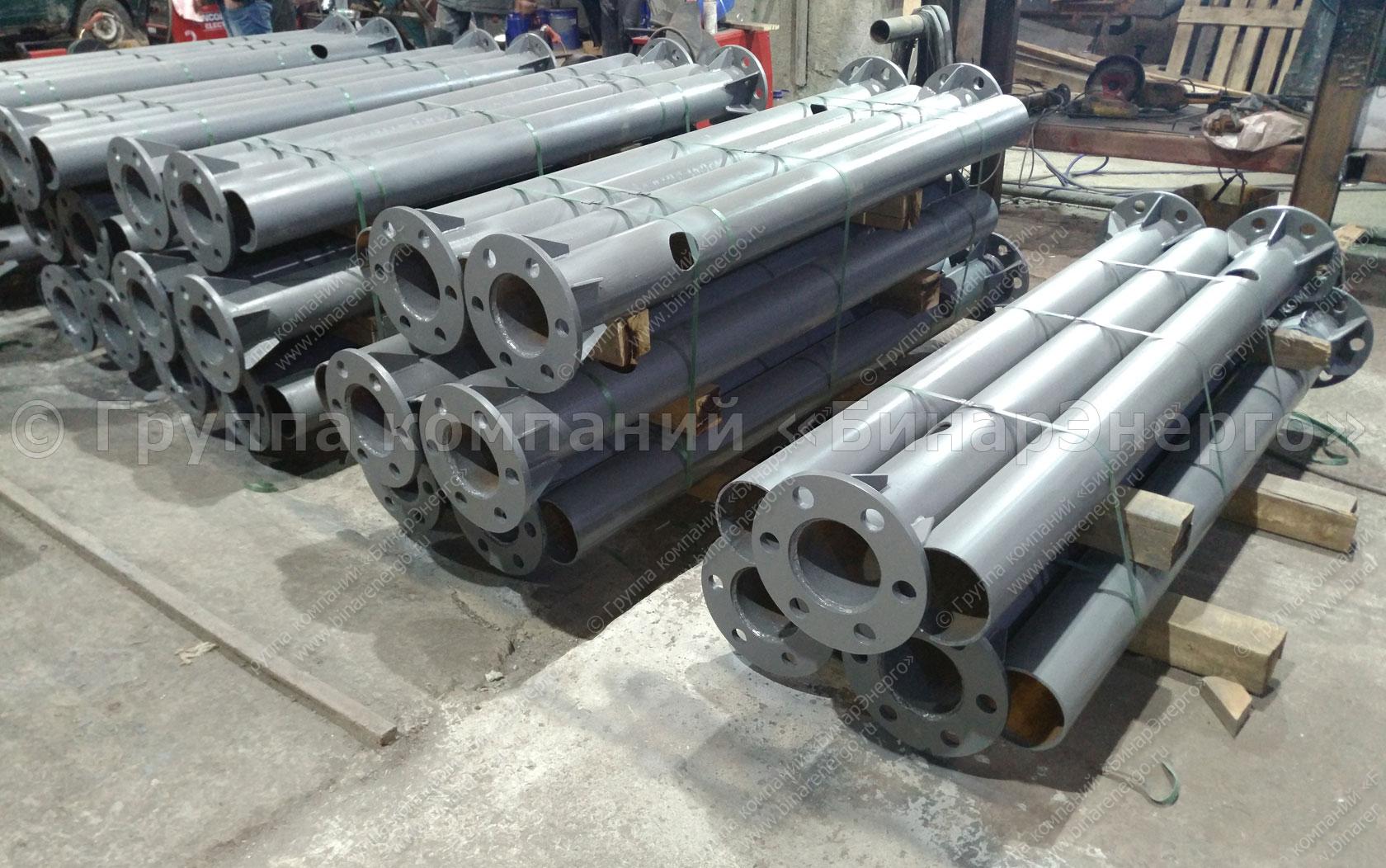

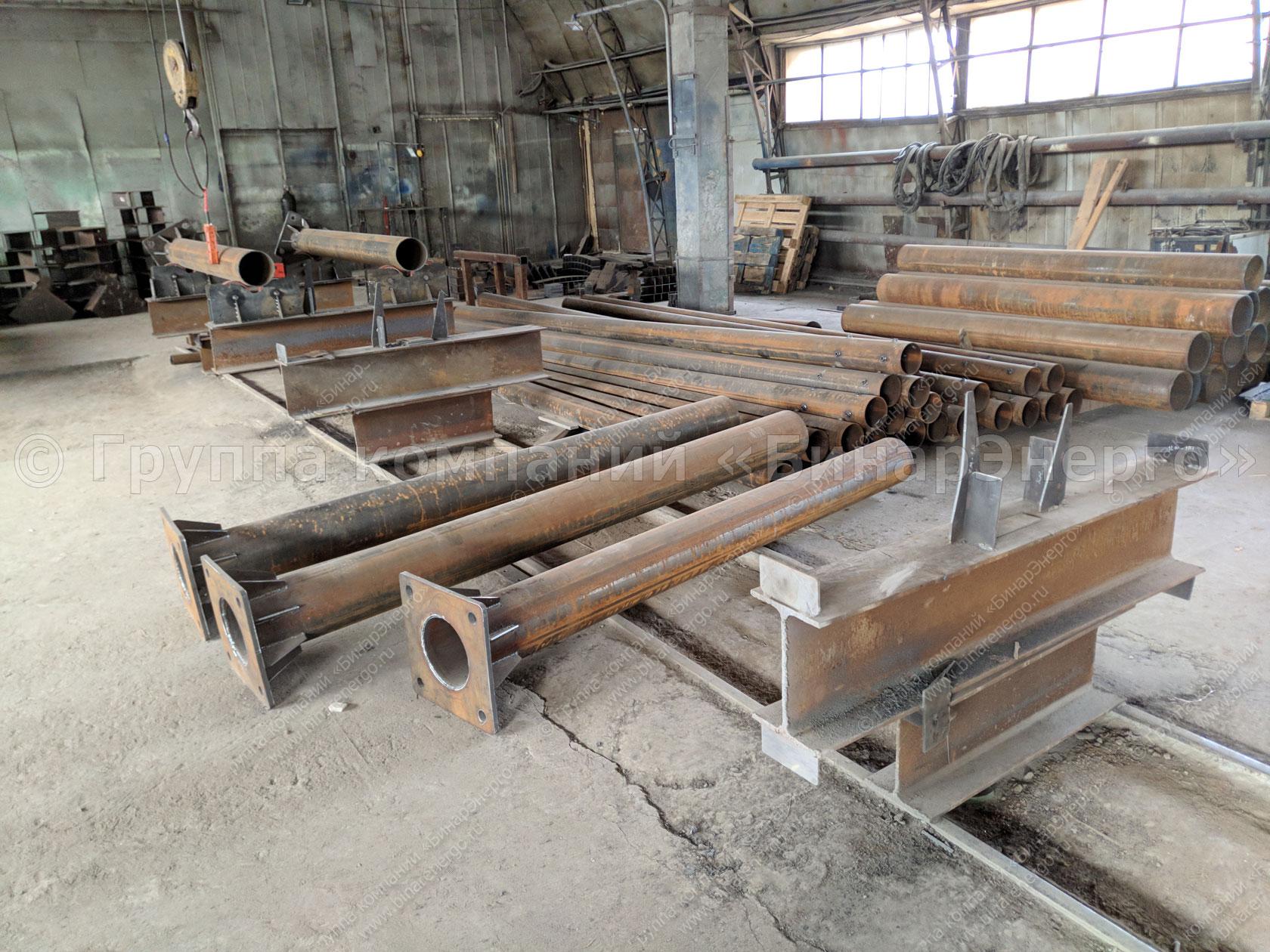

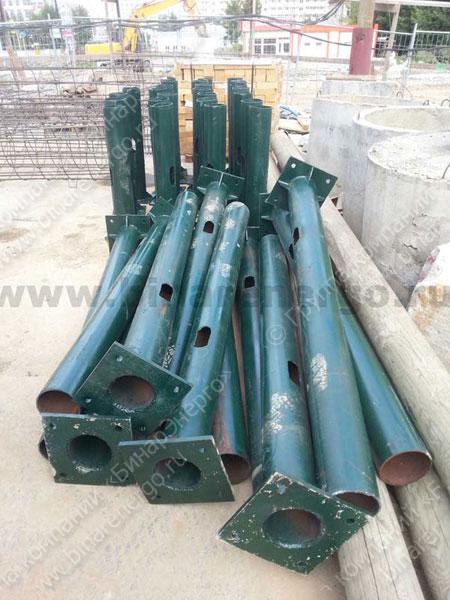

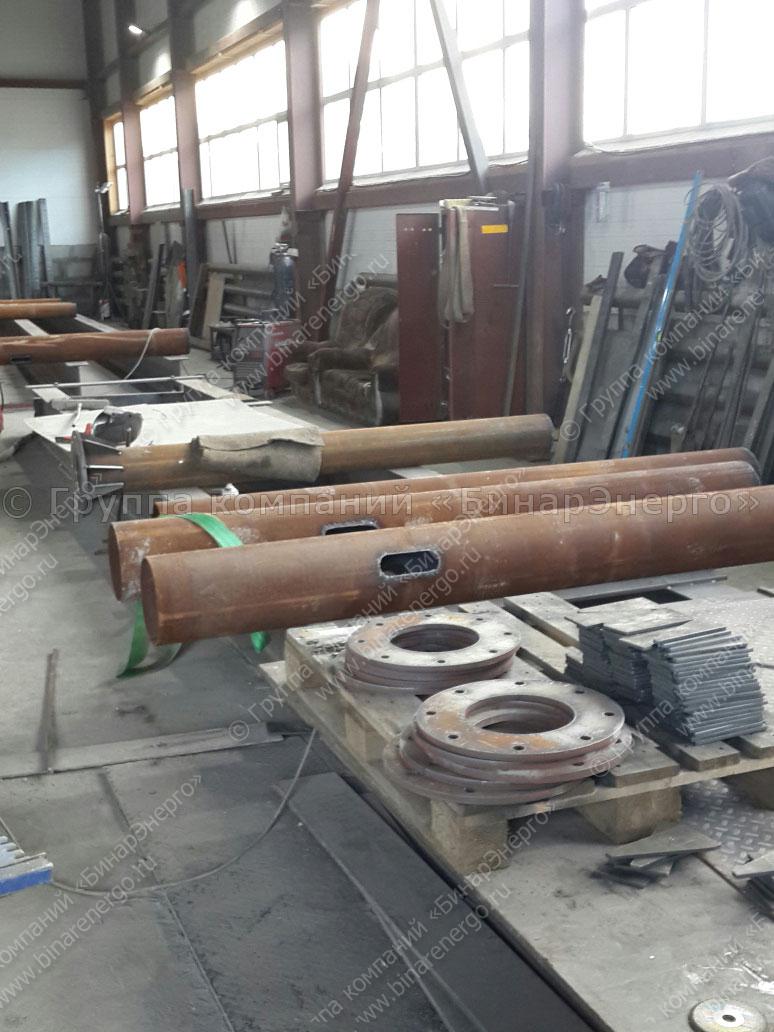

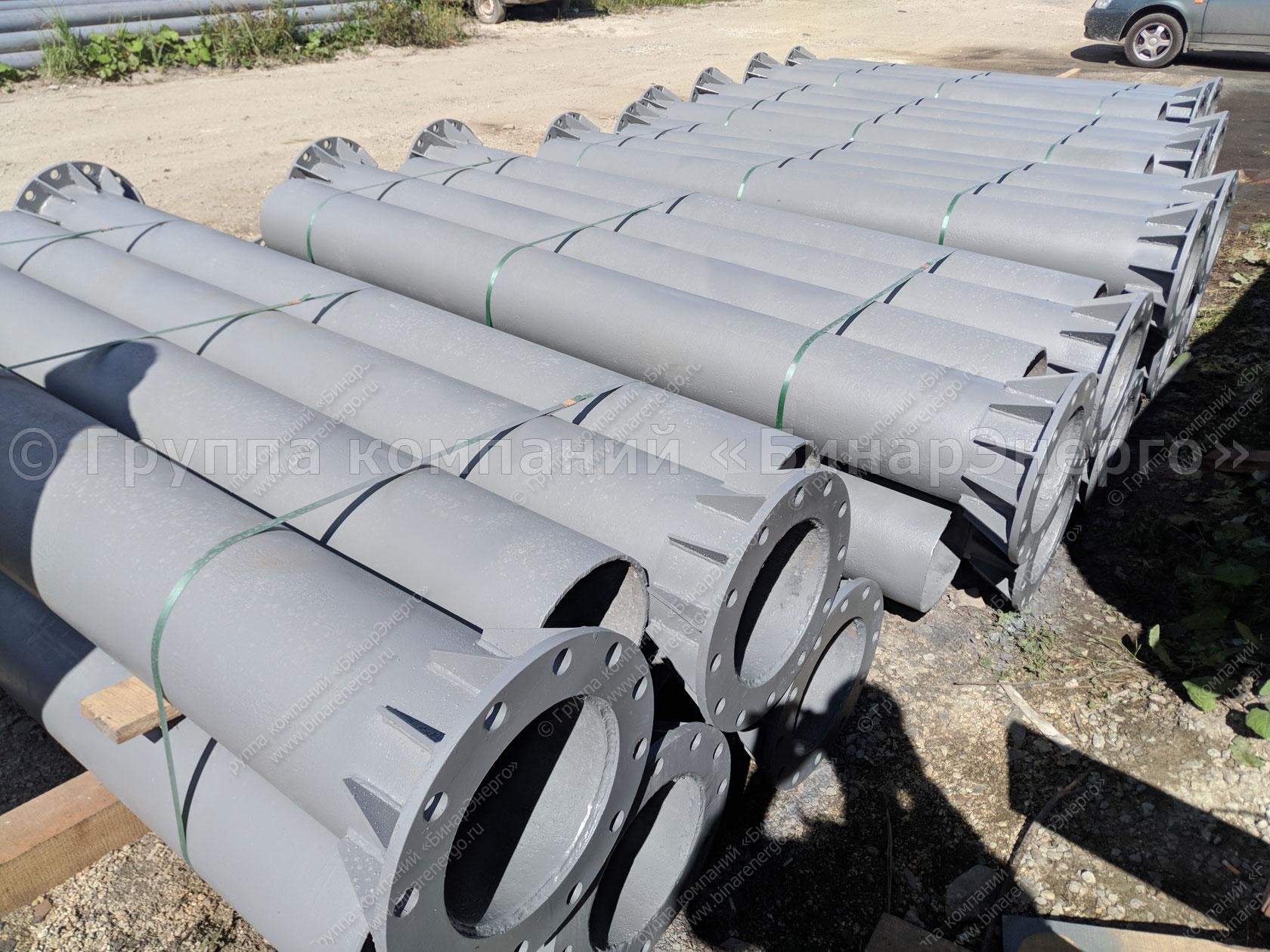

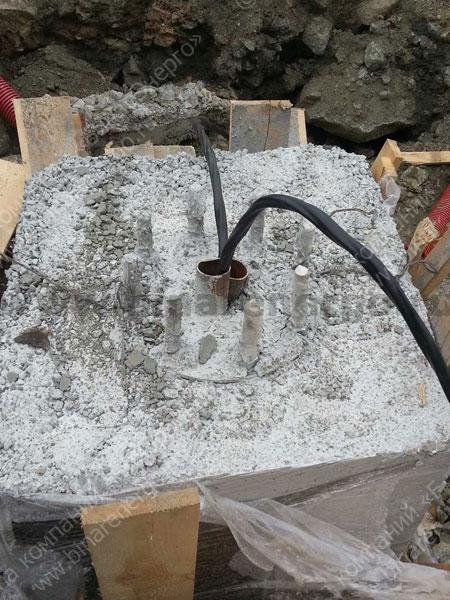

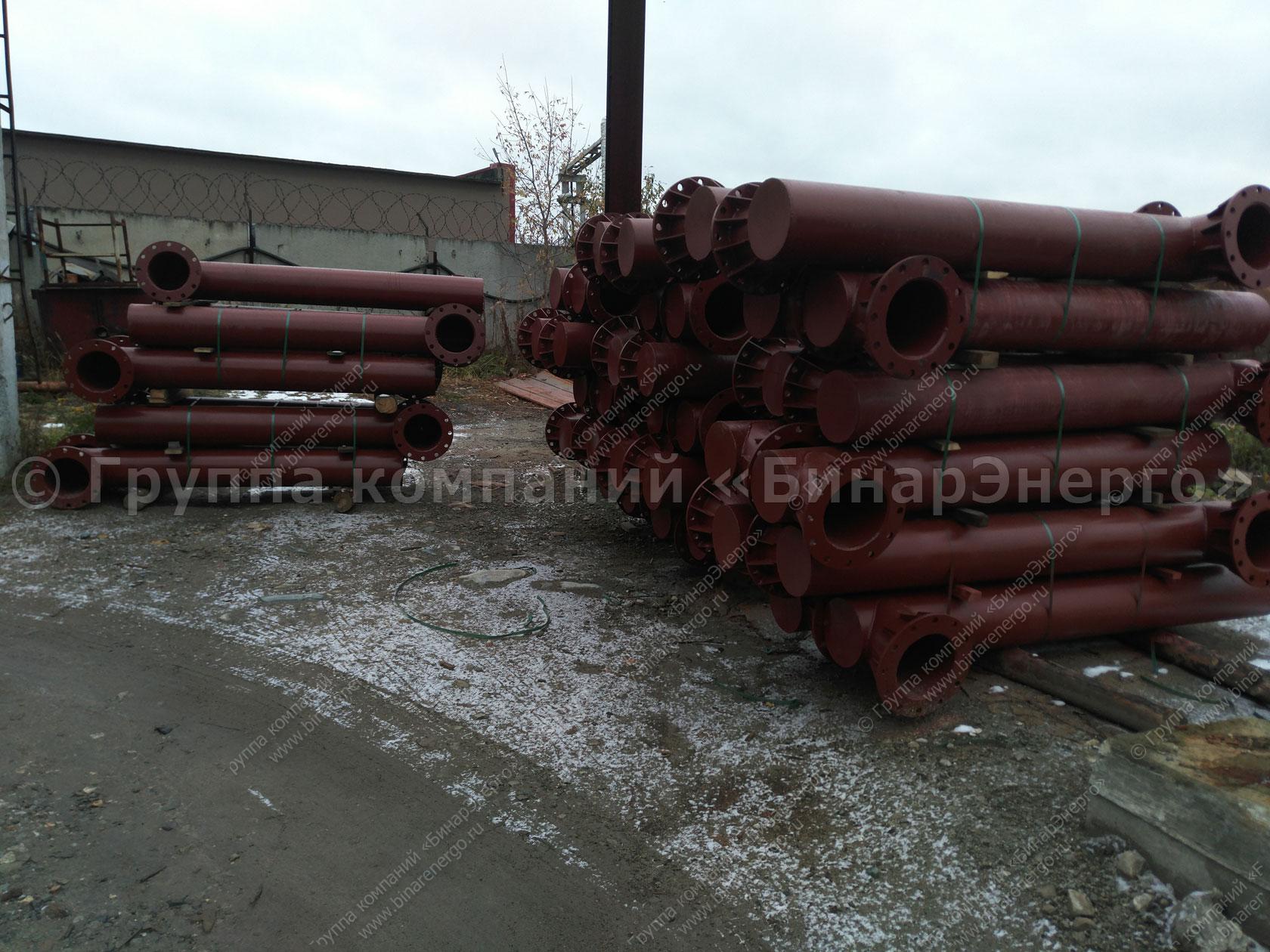

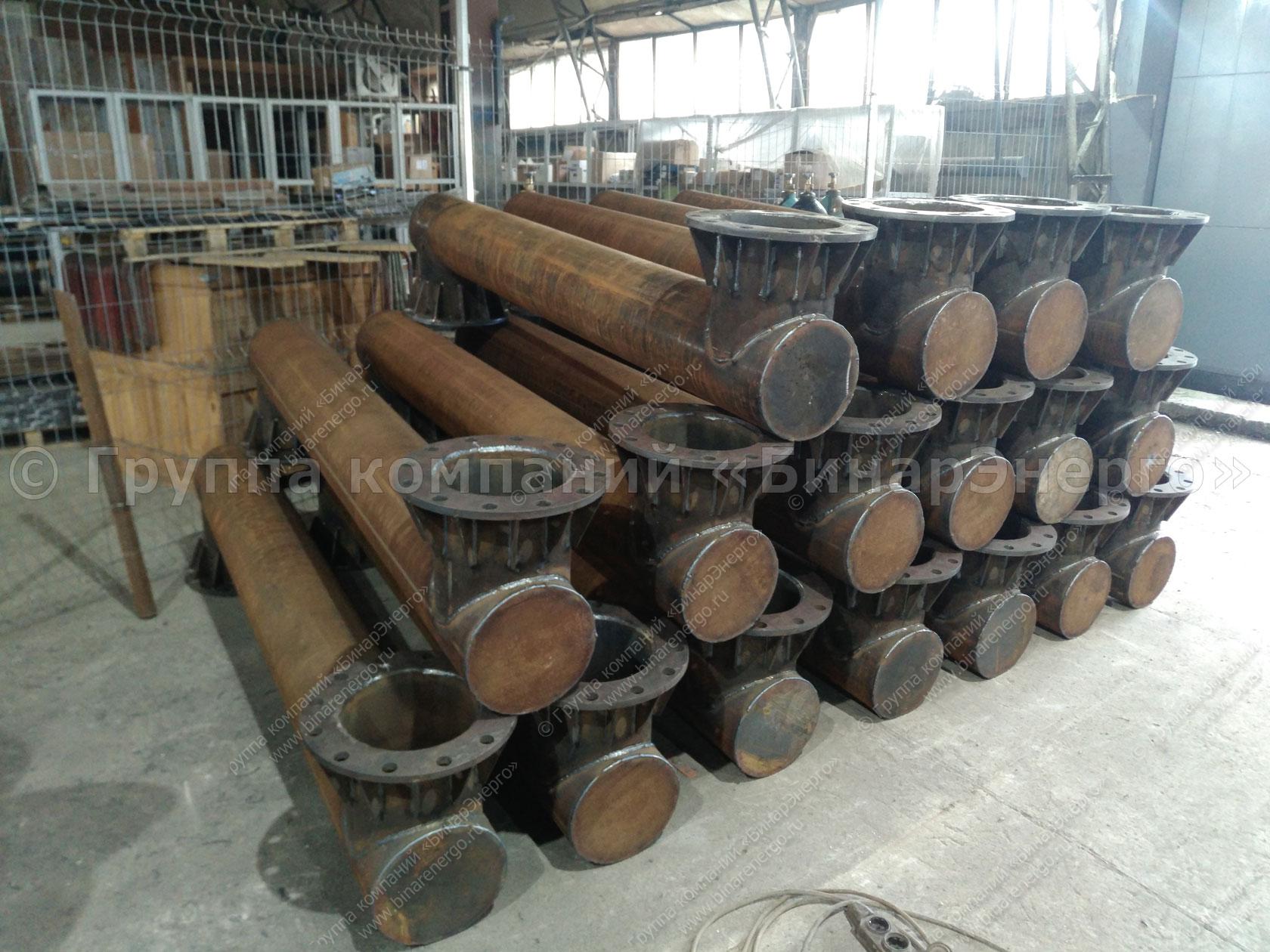

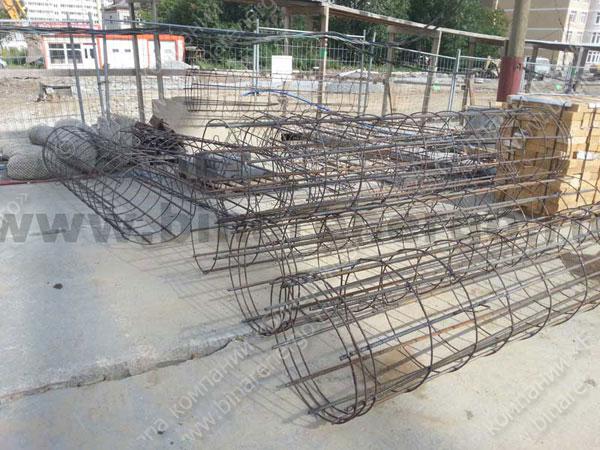

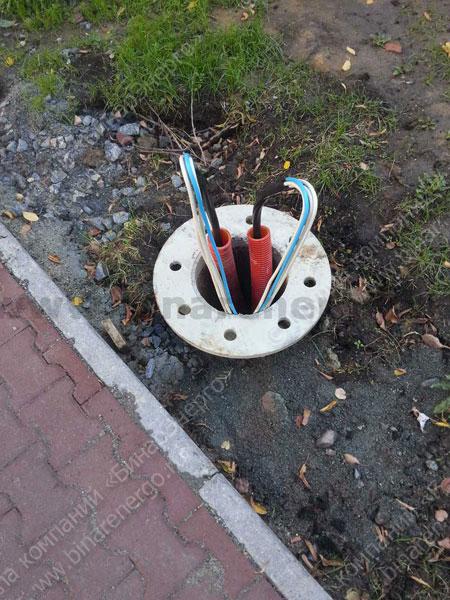

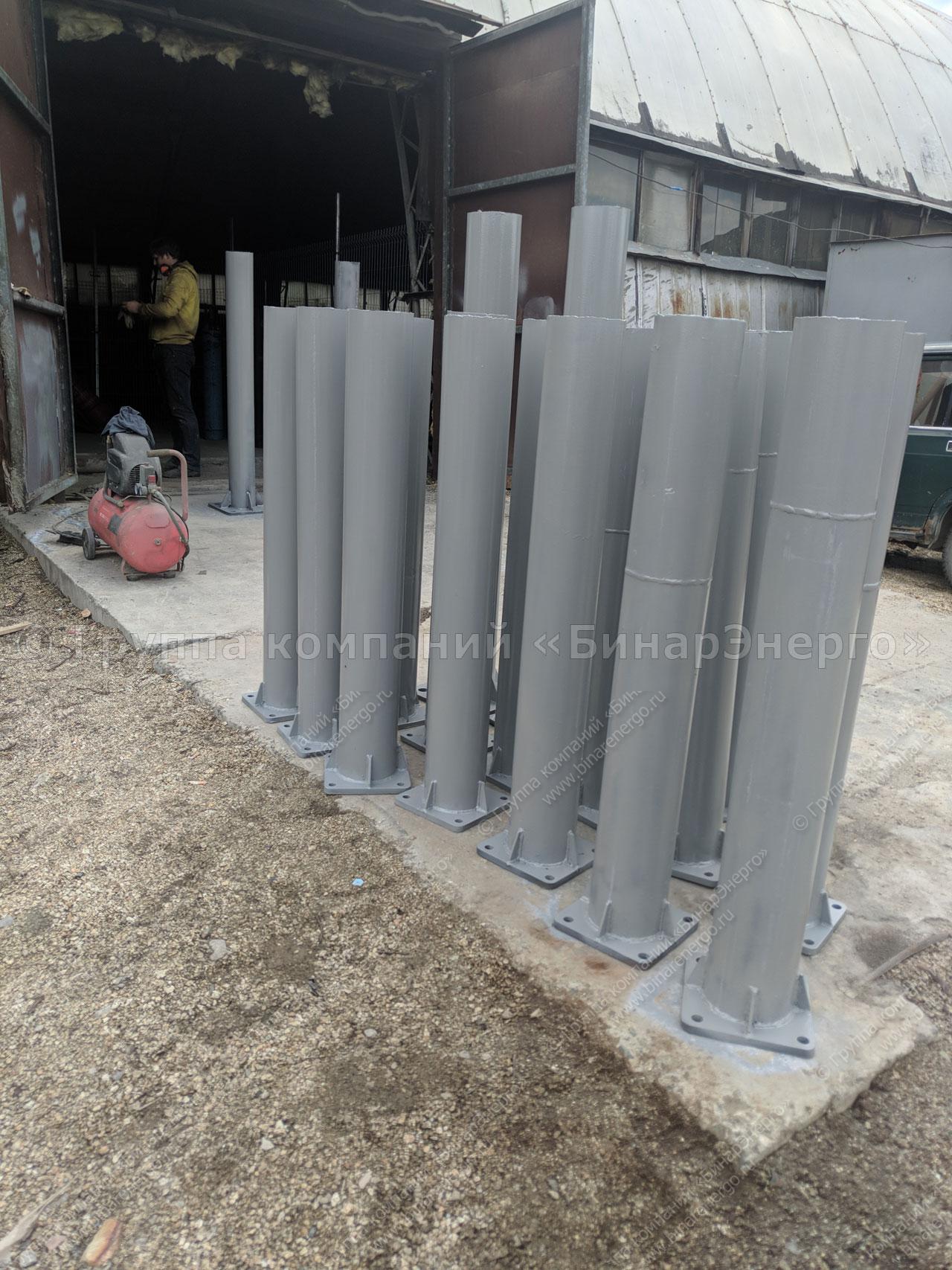

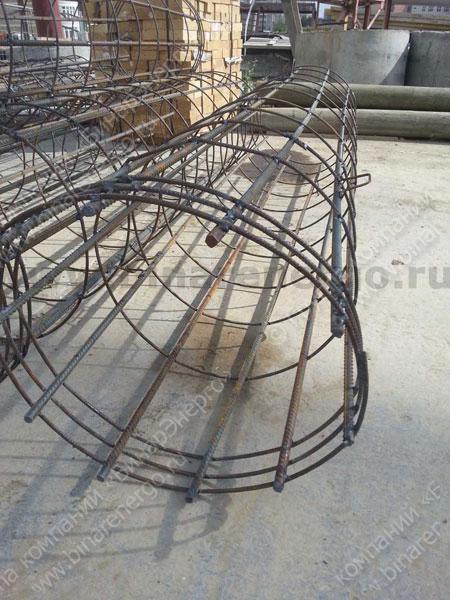

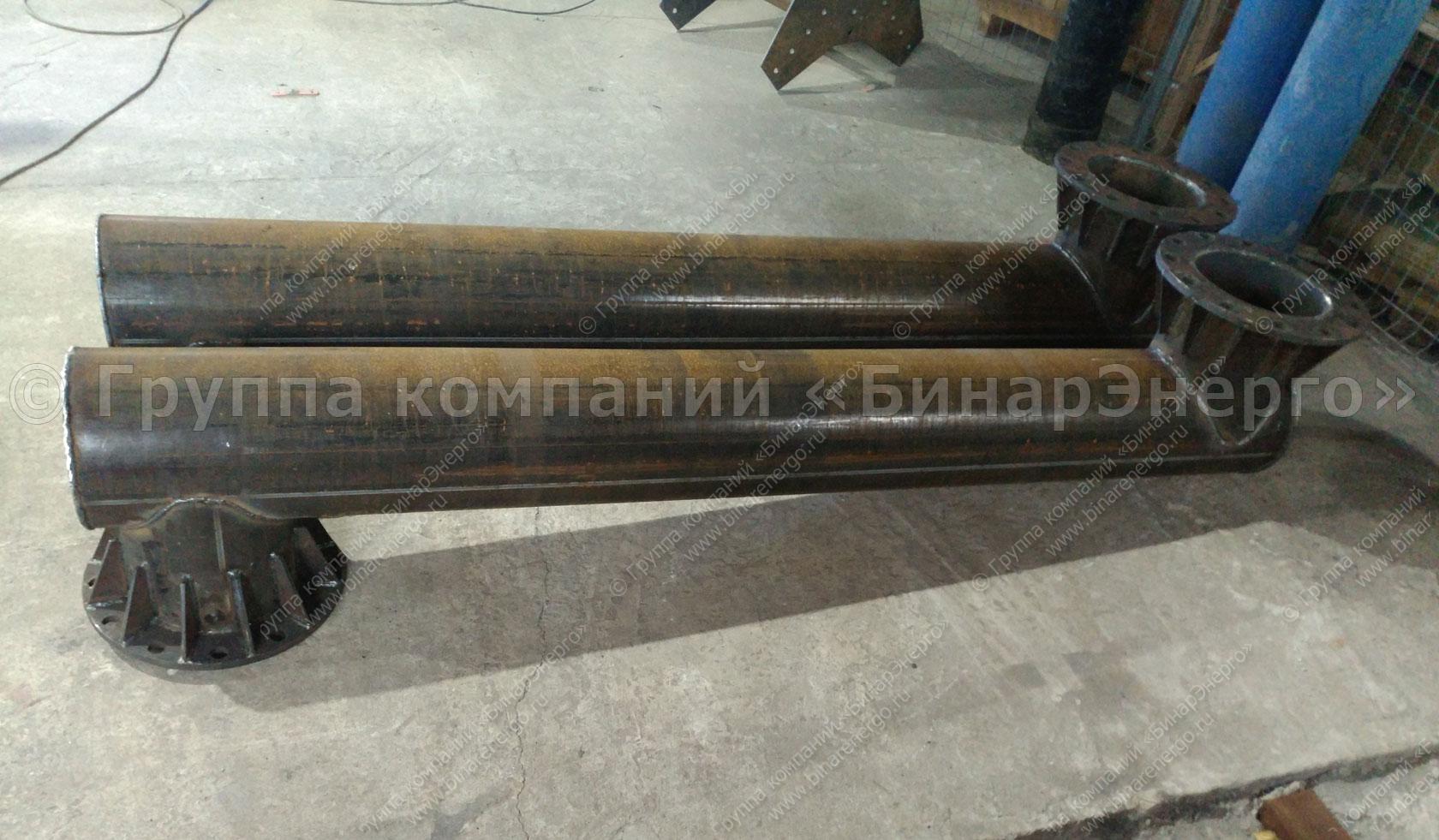

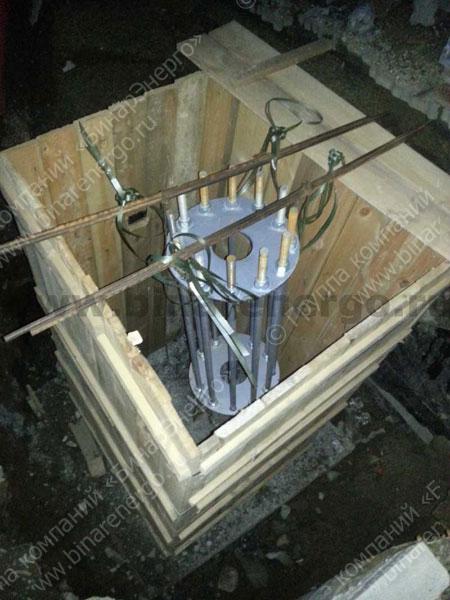

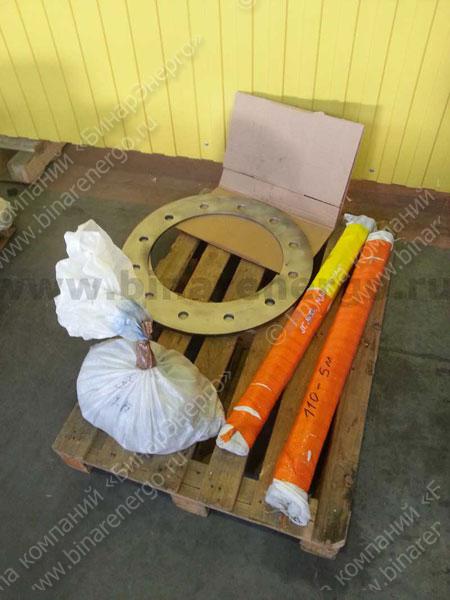

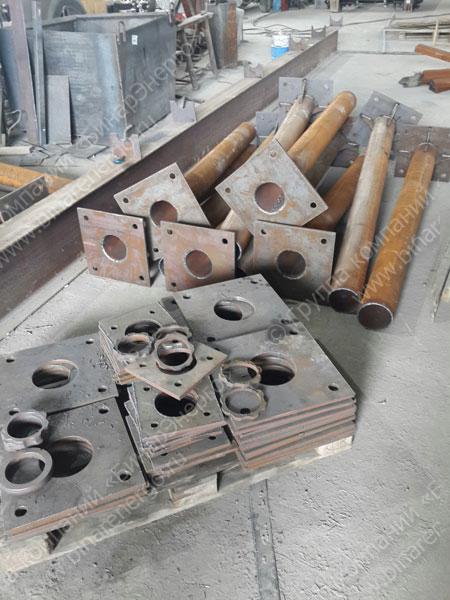

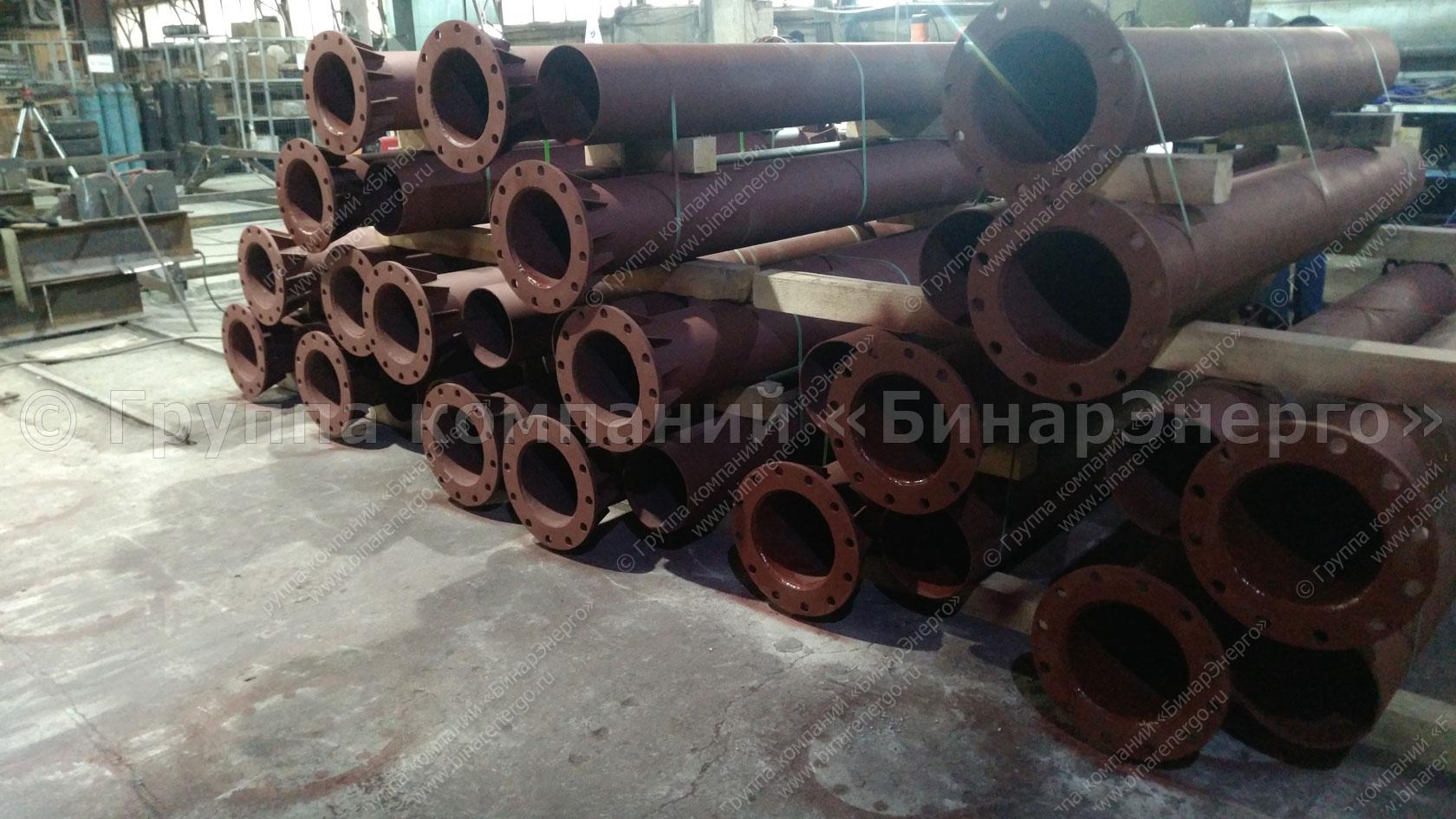

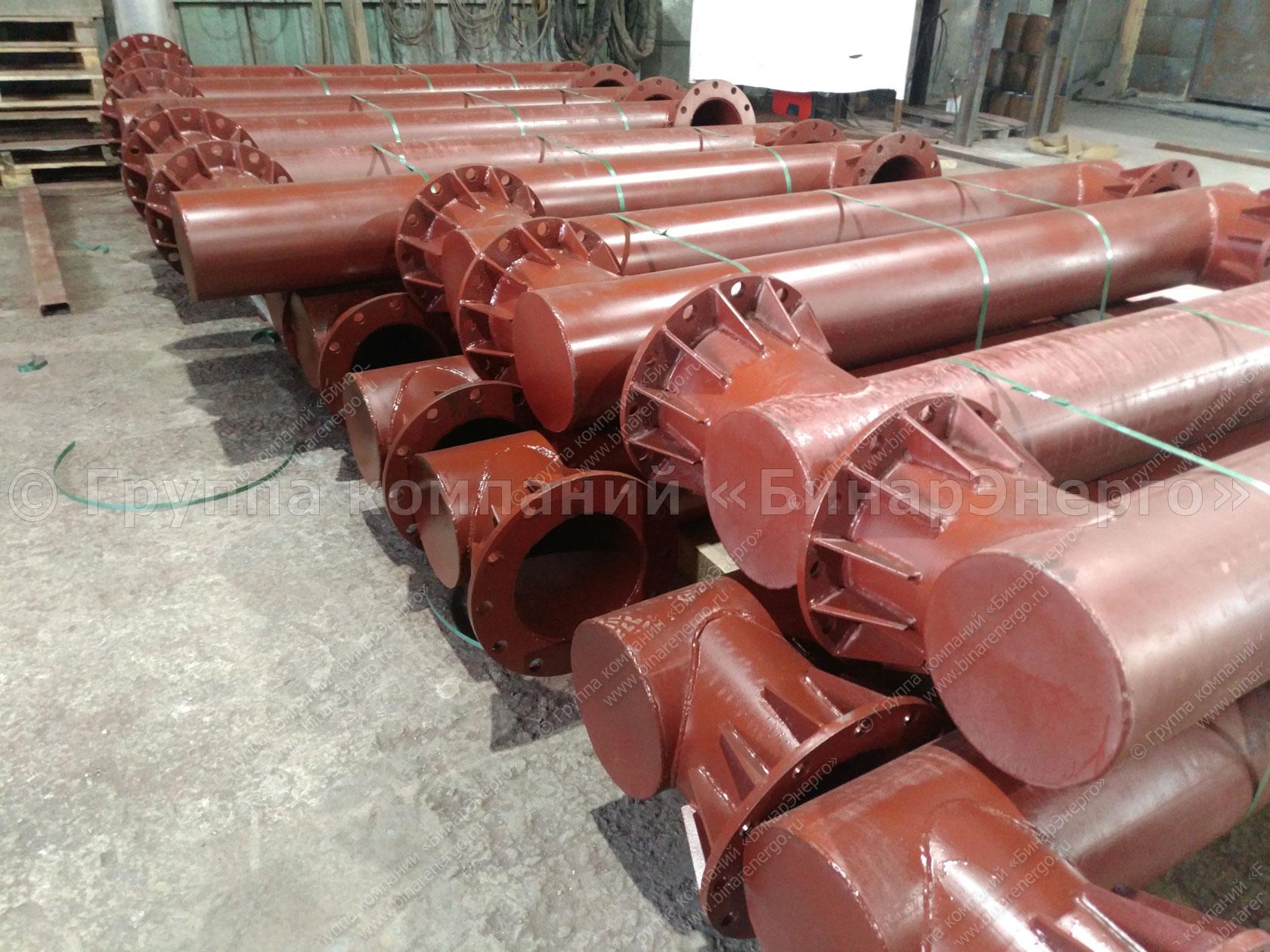

    Арматурная обвязкаЗакладные детали консольныеАнкерная закладная деталь после сборкиЗДФКонсольные закладные деталиФланцевые закладные деталиФланцевые закладные деталиКонсольные закладные деталиЗакладные детали фланцевыеЗакладные фланцевые и элементы перед покраскойАнкерная закладная после заливкиФланцевые закладные детали для опор освещенияАнкерные закладные деталиАрматурная обвязкаФланцевые закладные деталиЗакладные детали консольныеАнкерная закладная под заливкуСборка закладных деталейАнкерные закладные деталиЗДA под силовые опорыКомплект анкерной закладной деталиЗакладные детали фланцевыеОтправка ЗДФ заказчикуСварной шов ЗДФЗакладные детали фланцевыеЧПУ резка элементов закладных деталейЗакладные детали анкерныеЗакладные детали консольныеЗакладные детали фланцевыеЗакладные детали консольные

    Закладные элементы / фундаменты металлические

    Фундамент металлический/ Закладной элемент

    Рекомендуемая марка опоры, не выше*)

    D1, мм

    Размер фланца А, мм (Dф, мм)

    Н1, м

    глубина подземной части

    Для опор ОГК

    ФМ-0,108-1,0-160(12)

    ОГК-3

    108

    250х250

    1,0

    ФМ-0,108-1,25-160(12)

    ОГК-4

    108

    250х250

    1,25

    ФМ-0,108-1,5-160(14)

    ОГК-5

    108

    250х250

    1,5

    ФМ-0,133-1,25-160(14)

    ОГК-6

    133

    250х250

    1,25

    ФМ-0,133-1,5-160(14)

    ОГК-6

    133

    250х250

    1,5

    ФМ-0,133-1,5-200(14)

    ОГК-7

    133

    300х300

    1,5

    ФМ-0,133-2,0-200(14)

    ОГК-7

    133

    300х300

    2,0

    ФМ-0,159-1,5-300(14)

    ОГК-8

    159

    400х400

    1,5

    ФМ-0,159-2,0-300(14)

    ОГК-9, ОГК-10

    159

    400х400

    2,0

    ФМ-0,159-2,5-300(14)

    ОГК-10, ОГК-12

    159

    400х400

    2,5

    ФМ-0,219-2,0-300(14)

    ОГК-10(1-3)

    219

    400х400

    2,0

    ФМ-0,219-2,0-300(16)

    ОГК-10(1-3),

    ОГК-12(1-2)

    219

    400х400

    2,0

    ФМ-0,325-2,5-400(20)

    ОГК-16

    325

    500

    2,5

    Для силовых опор ОГС

    ФМ-0,219-2,0-420(16)

    ОГС-0,4-10

    219

    500

    2,0

    ФМ-0,219-2,5-420(16)

    ОГС-0,4-10

    219

    500

    2,5

    ФМ-0,273-2,0-420(16)

    ОГС-0,7-10

    273

    500

    2,0

    ФМ-0,273-2,5-420(18)

    ОГС-1,0-10

    273

    500

    2,5

    ФМ-0,273-3,2-420(18)

    ОГС-1,0-10

    273

    500

    3,2

    ФМ-0,325-2,0-420(20)

    ОГС-1,3-9

    325

    500

    2,0

    ФМ-0,325-2,5-420(20)

    ОГС-1,3-10

    325

    500

    2,5

    ФМ-0,325-3,0-550(20)

    ОГС-1,8-10

    325

    650

    3,0

    ФМ-0,426-3,0-550(30)

    ОГС-3,0-10

    426

    650

    3

    ФМ-0,426-3,5-550(30)

    ОГС-3,0-10

    426

    650

    3,5

    Виды закладных деталей

    • Фланцевые
    • Анкерные
    • Консольные
    • Для мачт, флагштоков

    Полезные документы

    ГОСТ 9.307-89. Единая система защиты от коррозии и старения
    Опросный лист на закладные детали
