Закладные детали консольные

Консольные закладные детали фундаментов всех типоразмеров. Изготовим анкерные ЗДФ консольные под все виды опор освещения, а также мачты, флагштоки и др.
  • Главная страница
  • Каталог продукции
  • Закладные детали фундаментов
  • Консольные закладные детали

Закладные детали консольные

Консоли применяются при установке опор освещения различного назначения.

Консоль — это промежуточная деталь, находящаяся между закладной деталью фундамента и фланцем опоры. Она предназначена для восприятия нагрузки, производимой опорой с навесным оборудованием и передачи ее фундаменту с закладной деталью.

Конструкции консольных закладных деталей

В зависимости от потребностей, наша компания изготовит закладные детали с круглыми фланцами, с количеством отверстий более 4-х (тип Д) или с квадратными фланцами, с 4-мя отверстиями (тип К).

‹ › ×

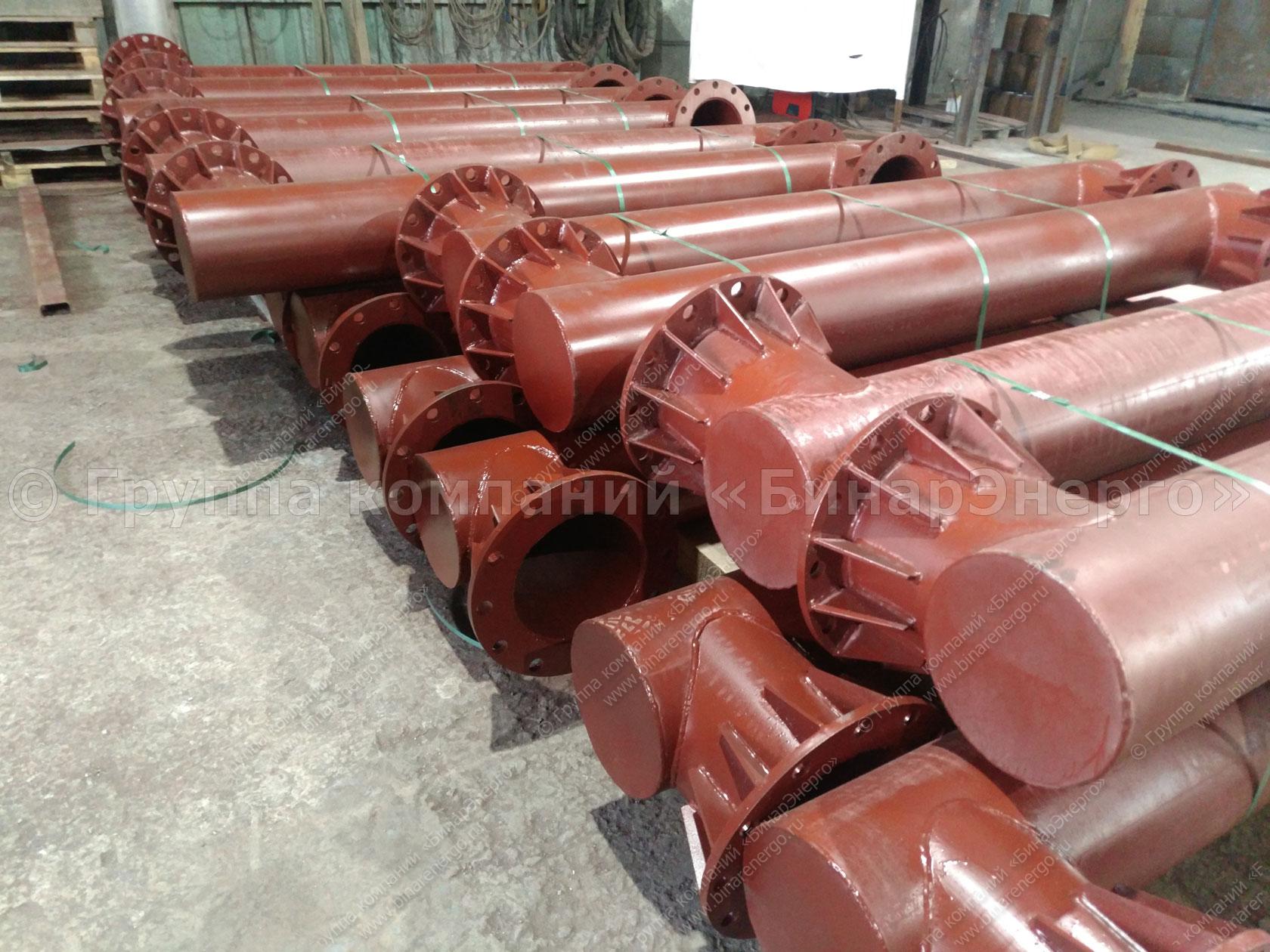

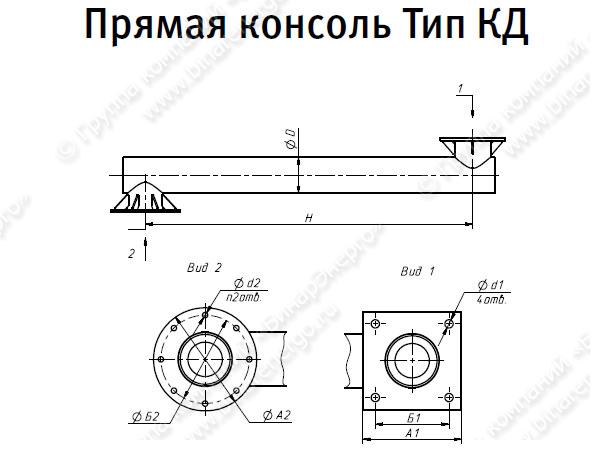

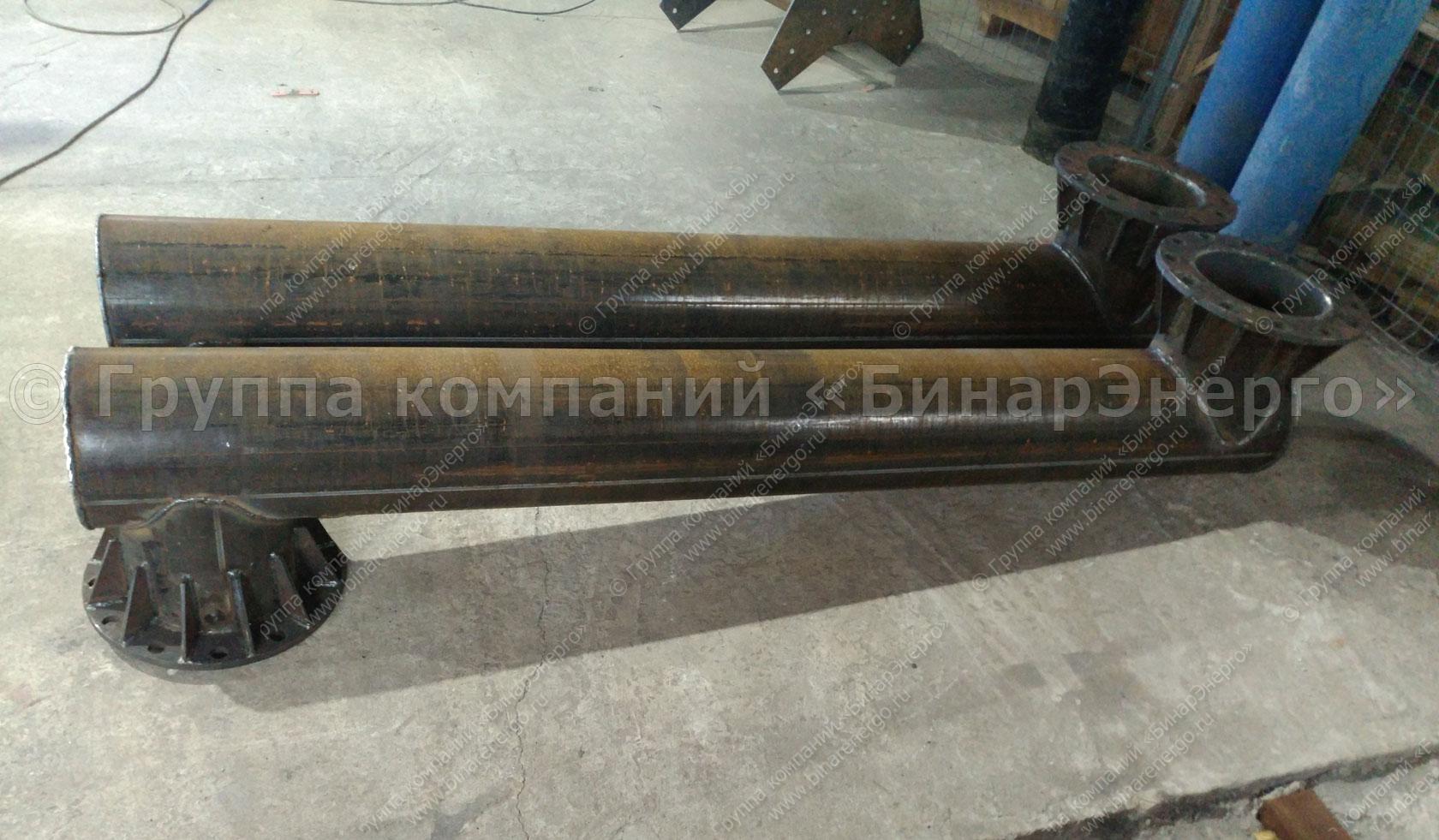

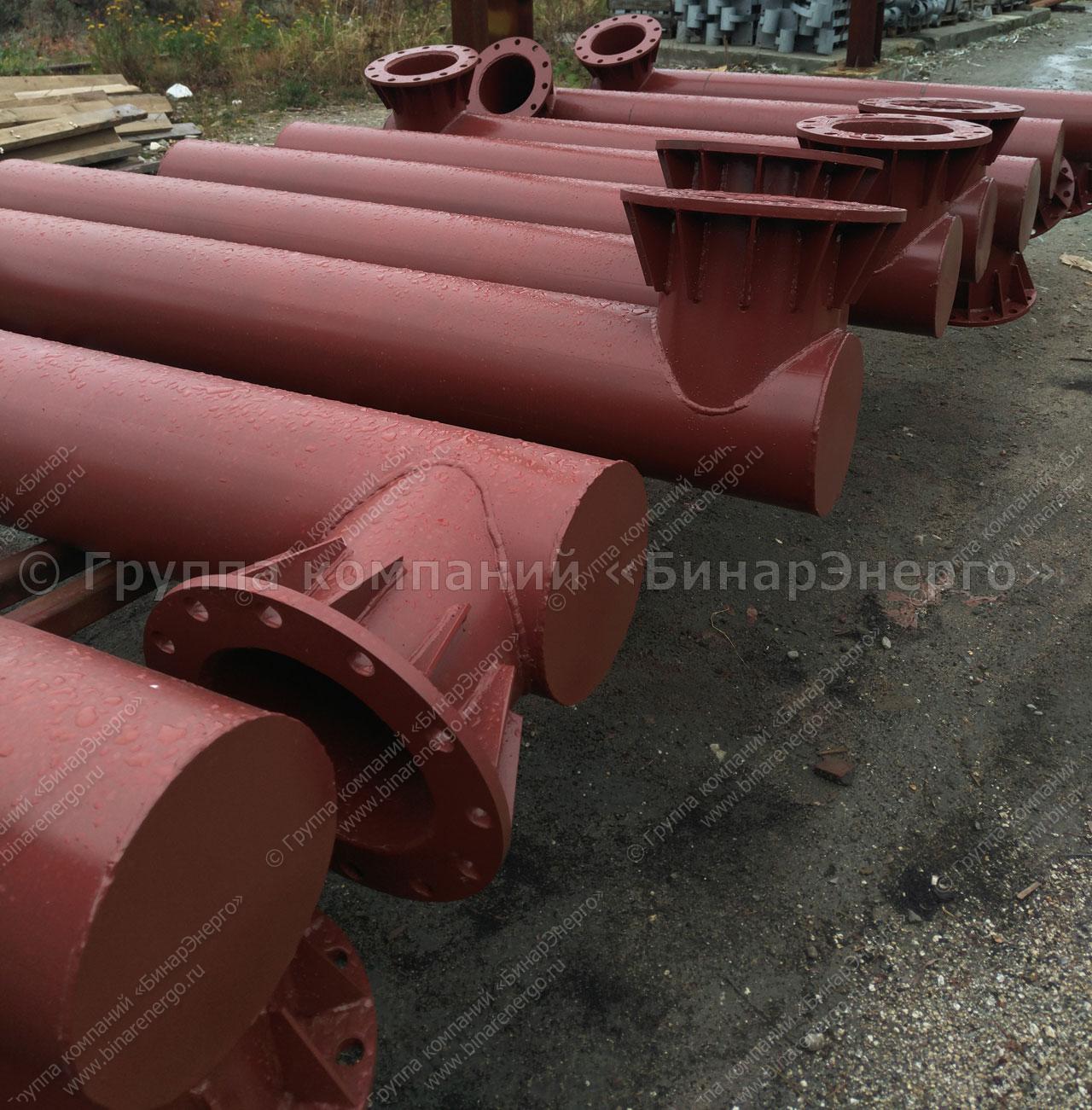

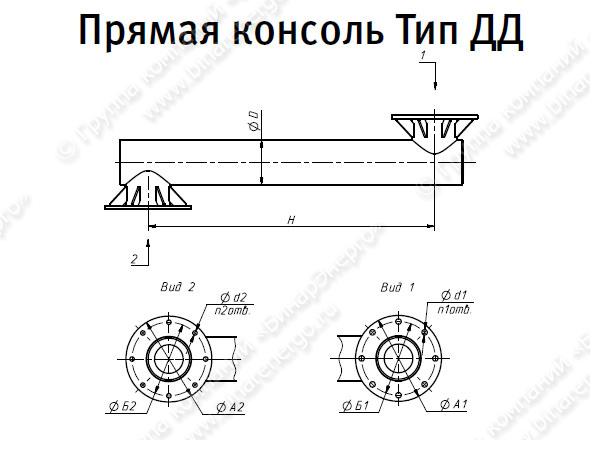

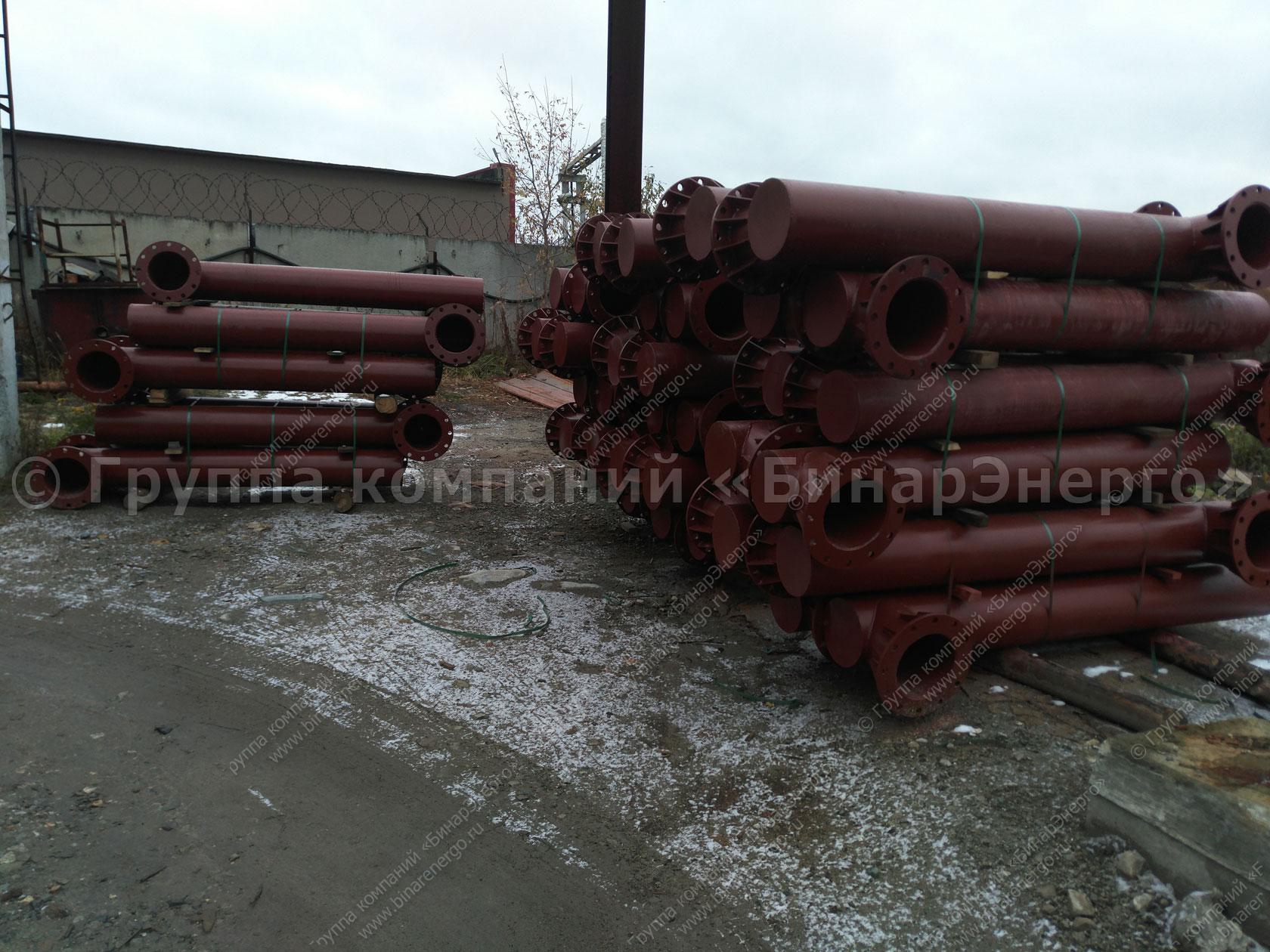

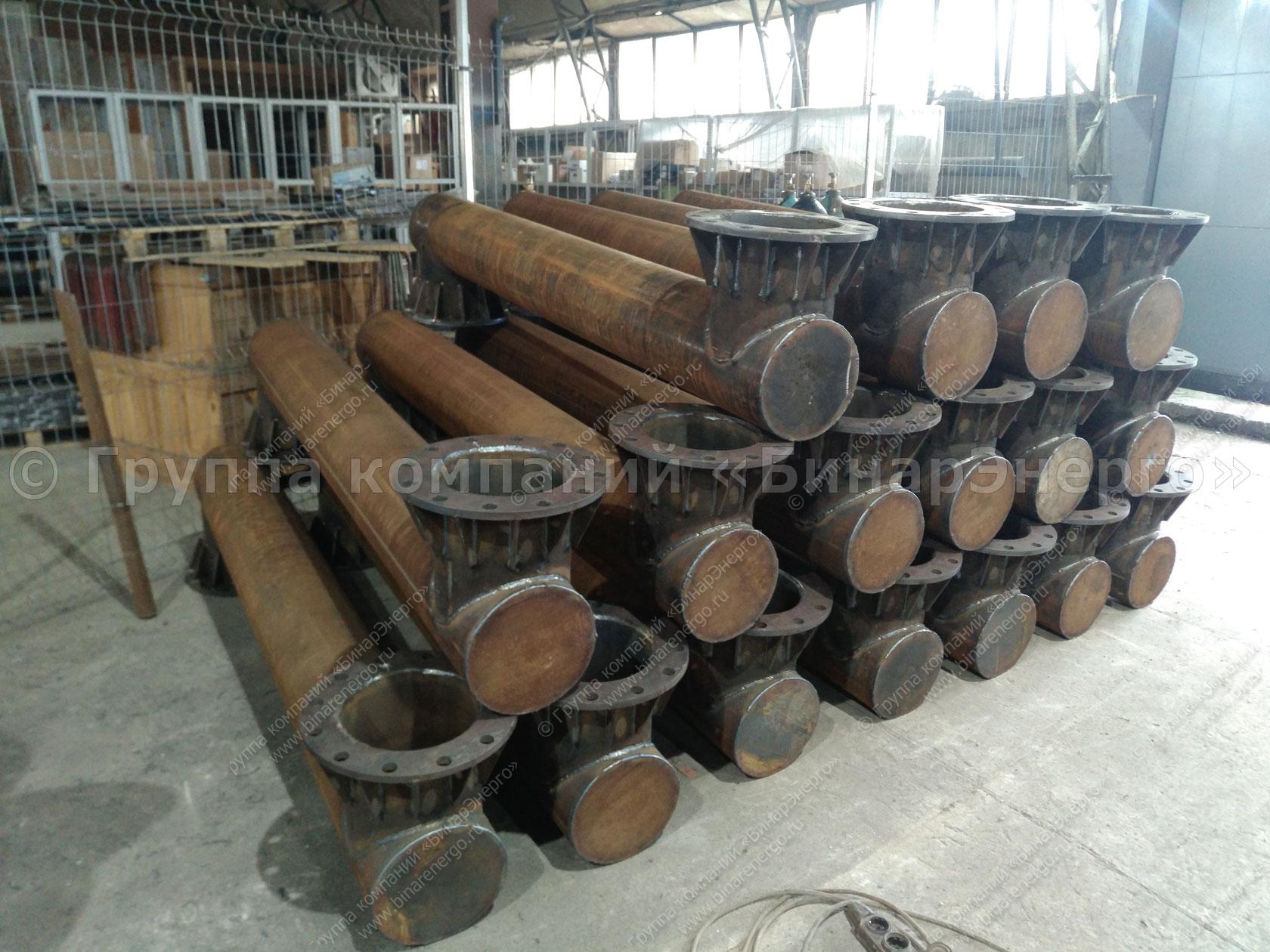

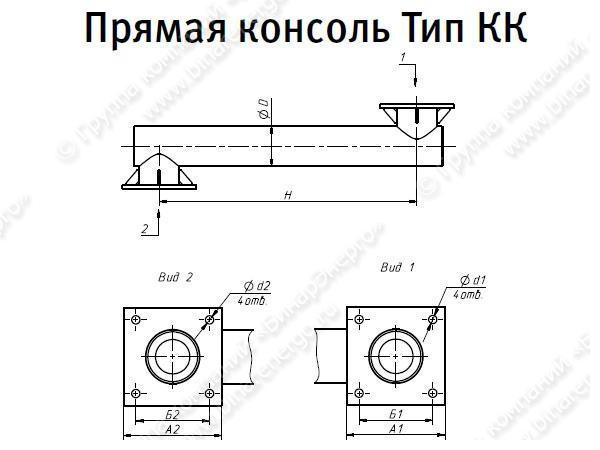

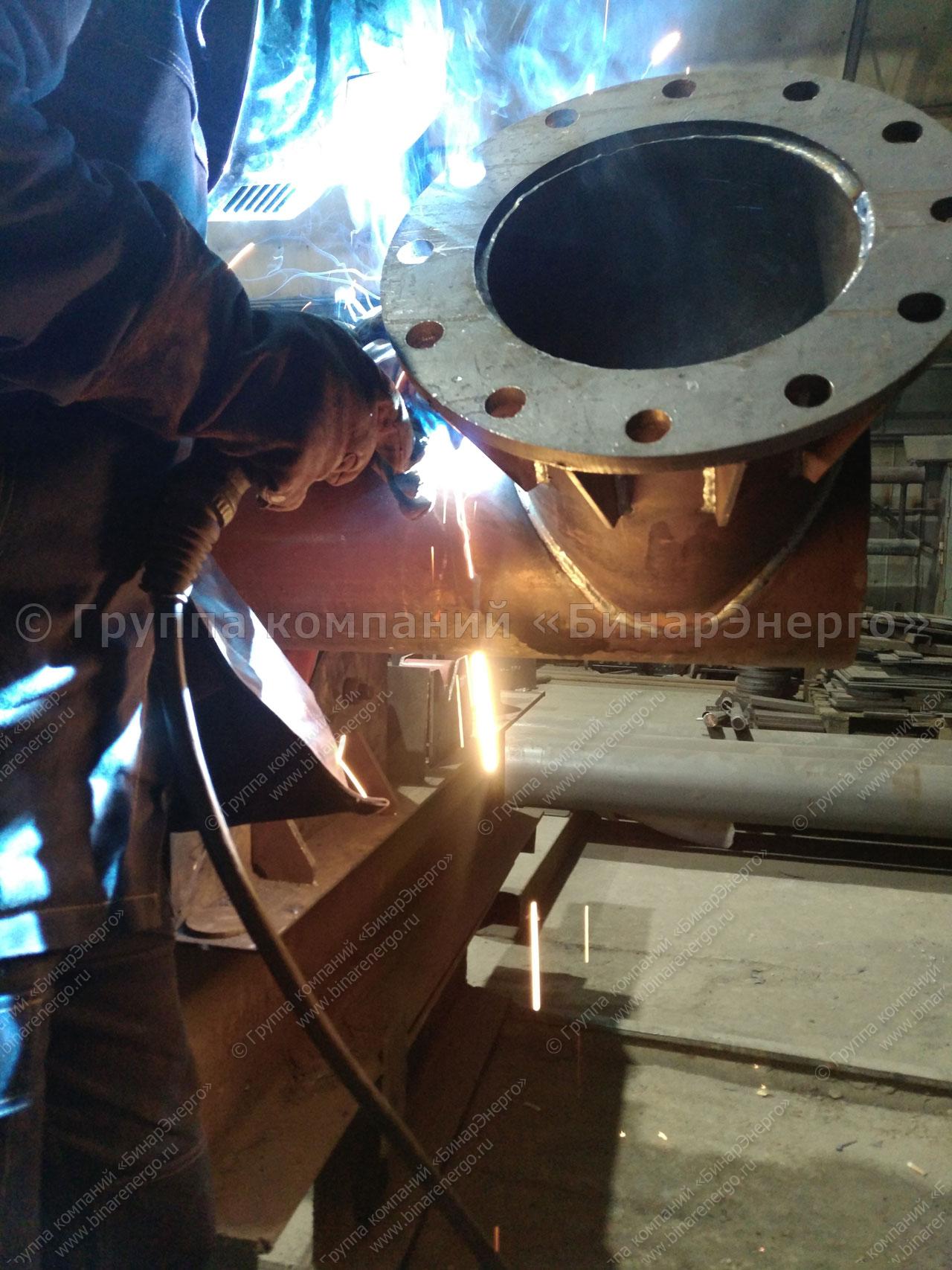

    Прямая консоль тип КДПрямая консоль тип ККПрямая консоль тип ДДКонсольные закладные детали фундаментовКонсольные закладные деталиПроизводство консольной закладной деталиКонсольные закладные деталиЗакладные детали консольные перед покраскойЗакладные детали фундаментов консольные в черне

    Консольные элементы изготавливаются в двух исполнениях. Консольные закладные детали имеют несущую часть, предназначенную для установки в фундаментный блок и вынесенный по горизонтали фланец для установки опоры. Прямые консольные элементы имеют два разнесенных узла крепления (фланцы с отверстиями) и предназначены для установки совместно с закладным элементом.

    Части консольного элемента, выступающая из блока фундамента, покрываются битумной мастики толщиной до 2,5 мм (СНиП 2.03.11 и ГОСТ 9.602) для защиты от коррозии. По запросу, мы можем покрыть битумной мастикой всю консольную закладную деталь, либо провести защиту от коррозии методом горячего цинкования (ГОСТ. 9.307-89.).

    Основные параметры консолей

    Обозначение консоли Масса*, кг Размеры, мм
    H D d1 n1 A1 Б1 d2 n2 A2 Б2
    В-20/8/д360-24/8/д360-1,4-Б 112 1400 219 22 8 420 360 27 8 420 360
    В-20/8/д360-24/8/д360-1,7-Б 124.5 1700 219 22 8 420 360 27 8 420 360
    В-20/8/д360-24/8/д360-2,0-Б 137 2000 219 22 8 420 360 27 8 420 360
    В-20/12/д372-24/12/д396-1,4-Б 165.5 1400 325 22 12 420 372 27 12 456 396
    В-20/12/д372-24/12/д396-1,7-Б 186.5 1700 325 22 12 420 372 27 12 456 396
    В-20/12/д372-24/12/д396-2,0-Б 208 2000 325 22 12 420 372 27 12 456 396
    В-30/4/К300-20/8/Д360-2,0-б 142 2000 219 34 4 400 300 22 8 420 360
    В-30/8/Д380-24/12/Д396-1,7-б 199 1700 325 36 8 500 380 27 12 456 396
    В-24/8/Д310-24/8/Д360-1,7-б 125 1700 219 28 8 310 400 27 8 420 360
    В-36/12/Д470-36/12/Д470-1,7-б 320 1700 377 42 12 580 470 42 12 580 470
    В-30/8/Д380-24/12/Д396-1,4-б 146 1400 273 36 8 500 380 27 12 456 396
    В-30/8/Д380-24/12/Д396-1,7-б 163.5 1700 273 36 8 500 380 27 12 456 396

    * Масса консоли указана ориентировочно, без учёта типа покрытия и конструктивных особенностей.

    Таблица соответствия фланцевых опор закладным деталям фундамента с применением консоли

    Тип опор Применяемые консоли Закладные детали фундамента
    СФ-300-8,5-01-ц В-20/8/Д360-24/8/Д360-1,4-б ЗФ-24/8/Д360-2,5-б
    СФ-300-8,5-01-ц В-20/8/Д360-24/8/Д360-1,7-б ЗФ-24/8/Д360-2,5-б
    СФ-300-8,5-01-ц В-20/8/Д360-24/8/Д360-2,0-б ЗФ-24/8/Д360-2,5-б
    СФ-400-8,5-01-ц В-20/8/Д360-24/8/Д360-1,4-б ЗФ-24/8/Д360-2,5-б
    СФ-400-8,5-01-ц В-20/8/Д360-24/8/Д360-1,7-б ЗФ-24/8/Д360-2,5-б
    СФ-400-8,5-01-ц В-20/8/Д360-24/8/Д360-2,0-б ЗФ-24/8/Д360-2,5-б
    СФ-700-9,0-01-ц В-20/12/Д372-24/12/Д396-1,4-б Ф-24/12/Д396-2,5-б
    СФ-700-9,0-01-ц В-20/12/Д372-24/12/Д396-1,7-б Ф-24/12/Д396-2,5-б
    СФ-700-9,0-01-ц В-20/12/Д372-24/12/Д396-2,0-б Ф-24/12/Д396-2,5-б
    СФ-400-9,0-01-ц В-20/8/Д360-24/8/Д360-1,4-б ЗФ-24/8/Д360-2,5-б
    СФ-400-9,0-01-ц В-20/8/Д360-24/8/Д360-1,7-б ЗФ-24/8/Д360-2,5-б
    СФ-400-9,0-01-ц В-20/8/Д360-24/8/Д360-2,0-б ЗФ-24/8/Д360-2,5-б
    СФ-700-8,5-01-ц В-20/12/Д372-24/12/Д396-1,4-б Ф-24/12/Д396-2,5-б
    СФ-700-8,5-01-ц В-20/12/Д372-24/12/Д396-1,7-б Ф-24/12/Д396-2,5-б
    СФ-700-8,5-01-ц В-20/12/Д372-24/12/Д396-2,0-б Ф-24/12/Д396-2,5-б
    СФ-400-9,0-02-ц В-20/8/Д360-24/8/Д360-1,4-б ЗФ-24/8/Д360-2,5-б
    СФ-400-9,0-02-ц В-20/8/Д360-24/8/Д360-1,7-б ЗФ-24/8/Д360-2,5-б
    СФ-400-9,0-02-ц В-20/8/Д360-24/8/Д360-2,0-б ЗФ-24/8/Д360-2,5-б
    СФ-700-8,5-02-ц В-20/12/Д372-24/12/Д396-1,4-б Ф-24/12/Д396-2,5-б
    СФ-700-8,5-02-ц В-20/12/Д372-24/12/Д396-1,7-б Ф-24/12/Д396-2,5-б
    СФ-700-8,5-02-ц В-20/12/Д372-24/12/Д396-2,0-б Ф-24/12/Д396-2,5-б
    СФ-400-8,5-02-ц В-20/8/Д360-24/8/Д360-1,4-б ЗФ-24/8/Д360-2,5-б
    СФ-400-8,5-02-ц В-20/8/Д360-24/8/Д360-1,7-б ЗФ-24/8/Д360-2,5-б
    СФ-400-8,5-02-ц В-20/8/Д360-24/8/Д360-2,0-б ЗФ-24/8/Д360-2,5-б
    СФ-700-9,0-02-ц В-20/12/Д372-24/12/Д396-1,4-б Ф-24/12/Д396-2,5-б
    СФ-700-9,0-02-ц В-20/12/Д372-24/12/Д396-1,7-б Ф-24/12/Д396-2,5-б
    СФ-700-9,0-02-ц  В-20/12/Д372-24/12/Д396-2,0-б  Ф-24/12/Д396-2,5-б

    Виды закладных деталей

    • Фланцевые
    • Анкерные
    • Консольные
    • Для мачт, флагштоков

    Полезные документы

    ГОСТ 9.307-89. Единая система защиты от коррозии и старения
    Опросный лист на закладные детали
