- Шарнир Ш-2
Шарнир Ш-2
Цена: 127 289,00 ₽ с НДС
Габариты, мм: 500х500х260
Масса, кг*: 345 кг \ облегченный - 245 кг
Размеры фланца, мм: 490*490*30; межцентровое 350*350 мм
Материал: Лист (толщиной от 10 до 40) ГОСТ 19903-74; ГОСТ 14637-89
Тип покрытия: Горячий цинк ГОСТ 9.307-89

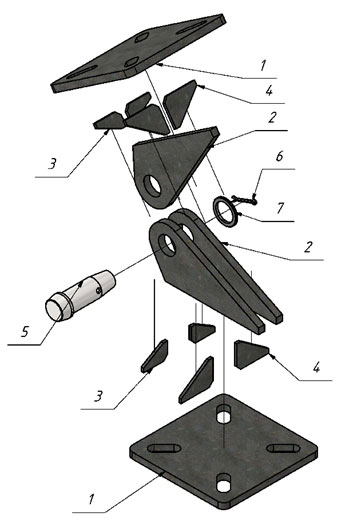

Взрыв-схема Шарнира Ш-2
| Элемент | Обозначение | Кол-во, шт |
|---|---|---|
| 1 | Фланец 490*490 толщина 30мм, меж. Центровое 350*350мм ф60мм | 2 |
| 2 | Проушина кронштейна толщина 30мм, отверстие 86мм | 3 |
| 3 | Косынка малая, толщина 12 мм | 4 |
| 4 | Косынка большая, толщина 12 мм | 4 |
| 5 | Палец - ось шарнира, токарное изделие ф84мм, высокопрочная сталь 40х, 45х или аналог | 1 |
| 6 | Шплинт М10*140мм | 1 |
| 7 | Шайба прижимная ф86/116 толщина 10мм, токарное изделие, высокопрочная сталь 40х, 45х или аналог | 1 |

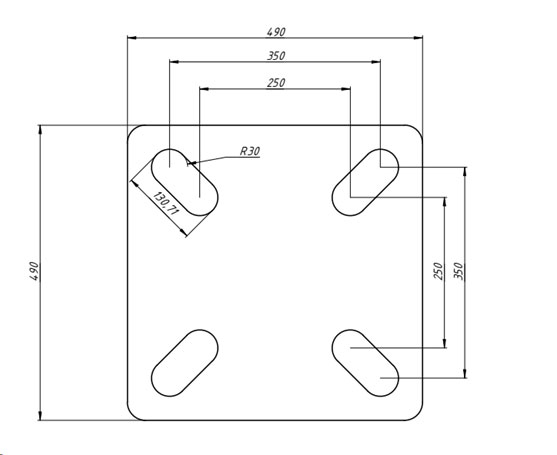

Размер фланца шарнира Ш-2
Фото шарниров нашего производства
