Шарнир Ш-1
Цена: 77 585,00 ₽ с НДС
Габариты, мм: 500х430х220
Масса, кг*: 300 кг \ облегченный - 200 кг
Размеры фланца, мм: 420*420*30; мецжентровое 250*250 мм
Материал: Лист (толщиной от 10 до 40) ГОСТ 19903-74; ГОСТ 14637-89
Тип покрытия: Горячий цинк ГОСТ 9.307-89

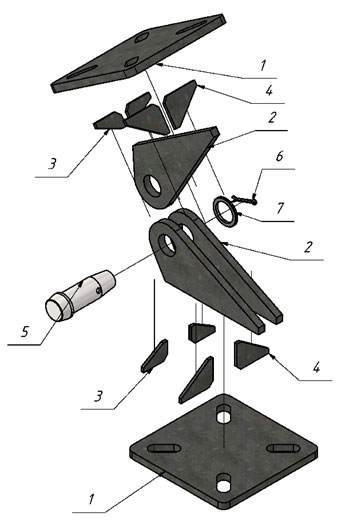

Взрыв-схема шарнира Ш-1
| Элемент | Обозначение | Кол-во, шт |
|---|---|---|
| 1 | Фланец 420*420 толщина 30мм, меж. Центровое 250*250мм ф60мм | 2 |
| 2 | Проушина кронштейна толщина 30мм, отверстие 86мм | 3 |
| 3 | Косынка малая, толщина 12 мм | 4 |
| 4 | Косынка большая, толщина 12 мм | 4 |
| 5 | Палец - ось шарнира, токарное изделие ф84мм, высокопрочная сталь 40х, 45х или аналог | 1 |
| 6 | Шплинт М10*140мм | 1 |
| 7 | Шайба прижимная ф86/116 толщина 10мм, токарное изделие, высокопрочная сталь 40х, 45х или аналог | 1 |
Фото шарниров нашего производства
