Шарнир комбинированный
Цена: 55 325,00 ₽ с НДС
Габариты, мм: 511х400х320
Масса, кг*: 188
Размеры фланца, мм: 420*420*30; межцентровое 250*250 мм
Материал: Лист (толщиной от 10 до 40) ГОСТ 19903-74; ГОСТ 14637-89
Тип покрытия: Горячий цинк ГОСТ 9.307-89

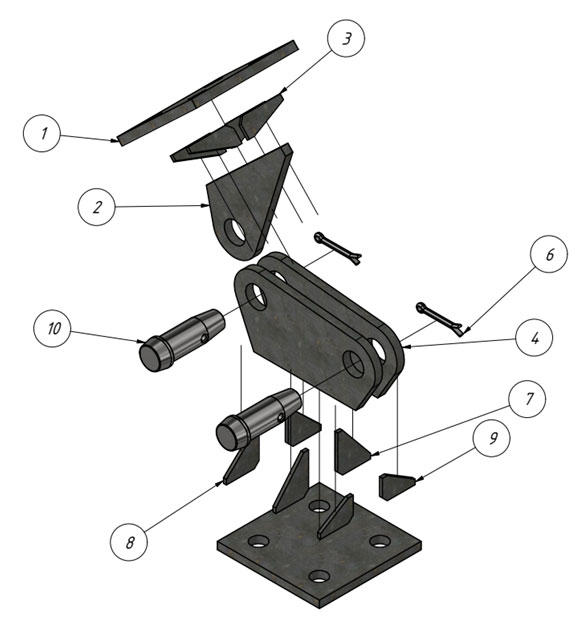

Взрыв-схема Шарнира комбинированного
| Элемент | Обозначение | Кол-во, шт |
|---|---|---|
| 1 | Фланец 420*420 толщина 30мм, меж. Центровое 250*250мм ф60мм | 2 |
| 2 | Проушина кронштейна- верхняя толщина 30мм, отверстие 86мм | 1 |
| 3 | Косынка верхняя, толщина 12 мм | 4 |
| 4 | Проушина кронштейна- нижняя толщина 30мм, отверстие 86мм | 2 |
| 5 | Шайба прижимная ф86/116 толщина 10мм, токарное изделие, высокопрочная сталь 40х, 45х или аналог ( не показана на схеме) | 2 |
| 6 | Шплинт М10*140мм | 2 |
| 7 | Косынка нижняя № 1,толщина 12 мм | 2 |
| 8 | Косынка нижняя № 2,толщина 12 мм | 2 |
| 9 | Косынка нижняя № 3,толщина 12 мм | 2 |
| 10 | Палец — ось шарнира, токарное изделие ф84мм, высокопрочная сталь 40х, 45х или аналог | 2 |
Размер фланца комбинированного шарнира
Фото шарниров нашего производства
