Опоры контактной сети ТФ

Опоры контактной сети ТФ

Фланцевые трубчатые опоры контактной сети ТФ обычно используются для организации освещения на дорогах, на которых предусмотрены контактные сети для работы городского электротранспорта.

Фланцевые трубчатые опоры ТФ представляют собой ступенчатую конструкцию. Части опоры ТФ соединяются между собой методом сварки. Сами трубчатые стволы опор выполняются из стали, тип и толщина которой выбираются в соответствие с условиями эксплуатации опор по установленным нормам и стандартам.

Опора контактной сети трубчатая фланцевая ТФ

Технические характеристики фланцевых трубчатых опор ТФ

Наименование опоры Наименование закладного элемента фундамента Масса*, кг Обозначение установочного
места кронштейна		 P, кг Размеры, мм
H h1 h D1 D2 d А Б
ТФ-700-9,0-01**-ц ЗФ-30/12/Д380-2,5-б 523 О3 700 9000 2500 2500 273 219 М30 480 380
ТФ-1000-9,0-01**-ц ЗФ-30/12/Д440-3,0-б 628 О3 1000 9000 3000 3500 325 219 М30 540 440
ТФ-1300-9,0-01**-ц ЗФ-36/12/Д470-3,0-б 775 О4 1300 9000 3000 4500 377 273 М36 580 470
ТФ-1500-9,0-01**-ц ЗФ-36/12/Д540-3,0-б 902 О5 1500 9000 3000 5000 426 325 М36 650 540
ТФ-1800-9,0-01**-ц ЗФ-36/12/Д560-3,0-б 940 О5 1800 9000 3000 5000 426 325 М36 690 560
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий		 n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* – указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг)

Опоры ТФ, в соответствии с ГОСТ, при производстве проходят обработку методом горячего цинкования. Данный метод антикоррозийной защиты опор считается самым практичным и функциональным по нескольким причинам. Покрытие, образуемое в результате подобной обработки опор, не требует обновления в течение долгого времени. Оцинкованная опора ТФ не требует и дополнительного декоративного покрытия. Хотя нанесение последнего возможно: фланцевая трубчатая опора контактной сети может быть покрыта дополнительным декоративным красящим составом по индивидуальному заказу.

Установка трубчатых фланцевых силовые опоры производится не напрямую в грунт, а в специально подготавливаемый металлический элемент, который фиксируется в грунте с помощью армированного бетона. Опора ТФ, установленная подобным образом, обеспечивает возможность проведения ремонтных работ с минимальными временными и финансовыми затратами. Даже при отсутствии внештатных ситуаций и механических повреждений опор возможно возникновение необходимости проведения таких работ. Например, в случае, если фланцевая трубчатая опора контактной сети накренится в результате постоянного воздействия ветровых нагрузок. Обслуживание коммутирующего оборудования опор осуществляется через ревизионный люк, находящийся в нижней части конструкции. Усиление люка и монтируемой в закладном элементе части опор обеспечивает дополнительную устойчивость. Фланцевая трубчатая опора контактной сети может также иметь дополнительные люки, наличие которых оговаривается при заказе.

Монтаж осветительного оборудования для опор ТФ осуществляется с использованием кронштейнов. Для проводки силовых кабелей используются специальные кожухи.

Рабочий чертеж фланцевой опоры контактной сети ТФ

Рабочий чертеж трубчатой опоры ТФ

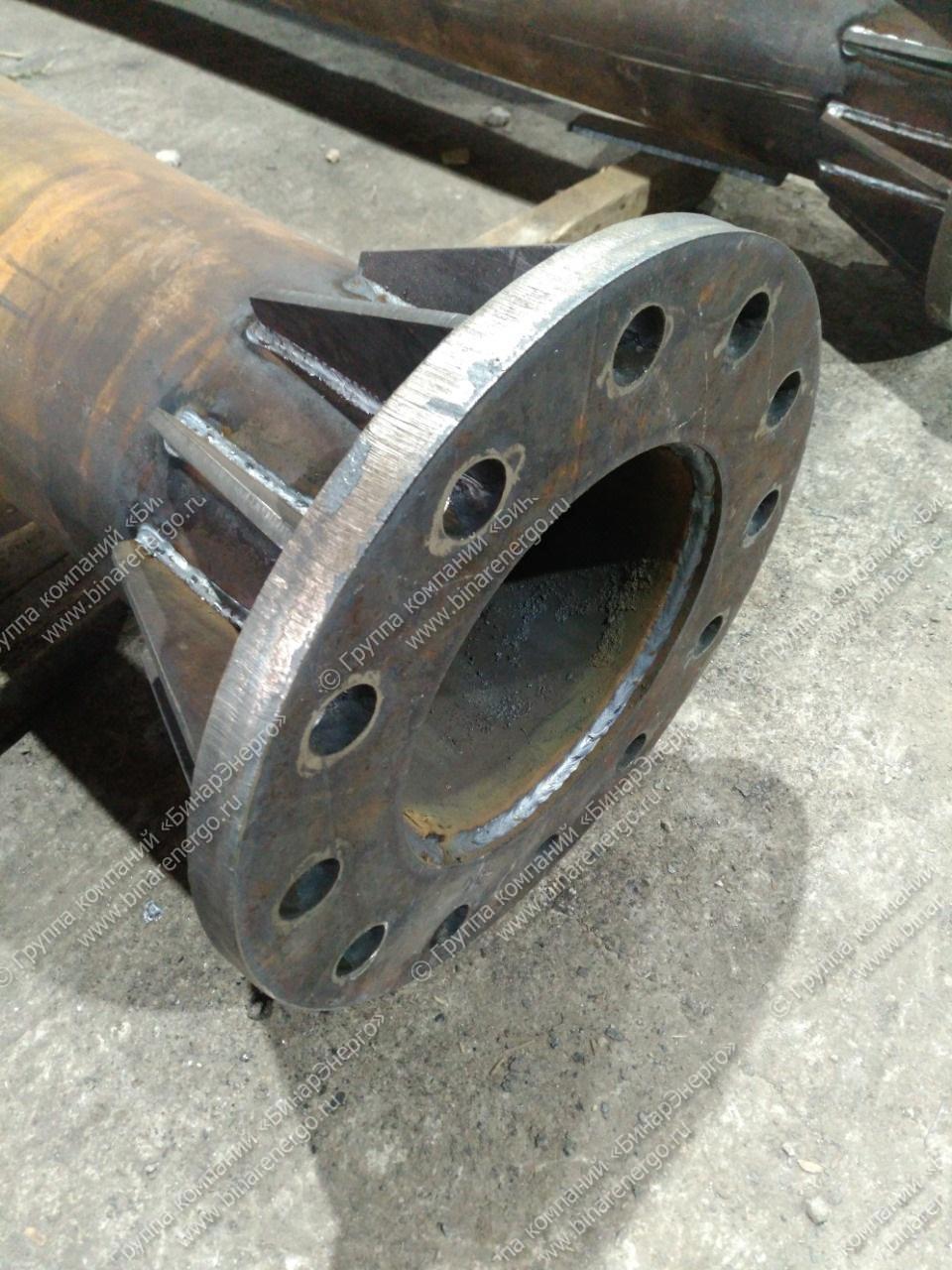

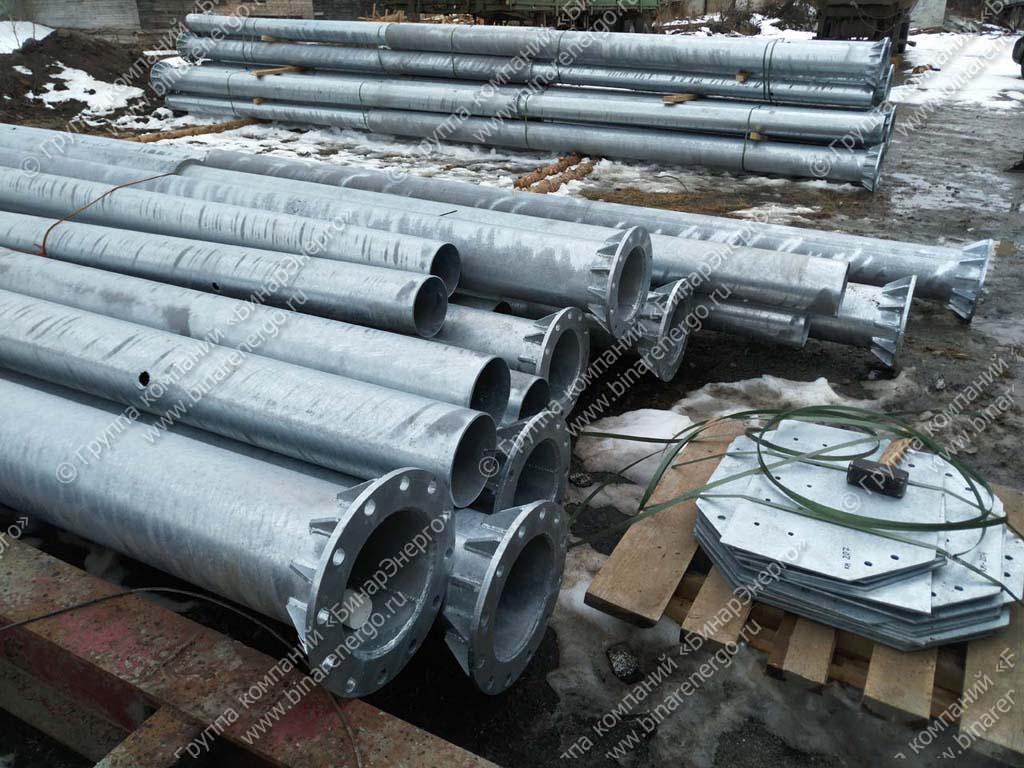

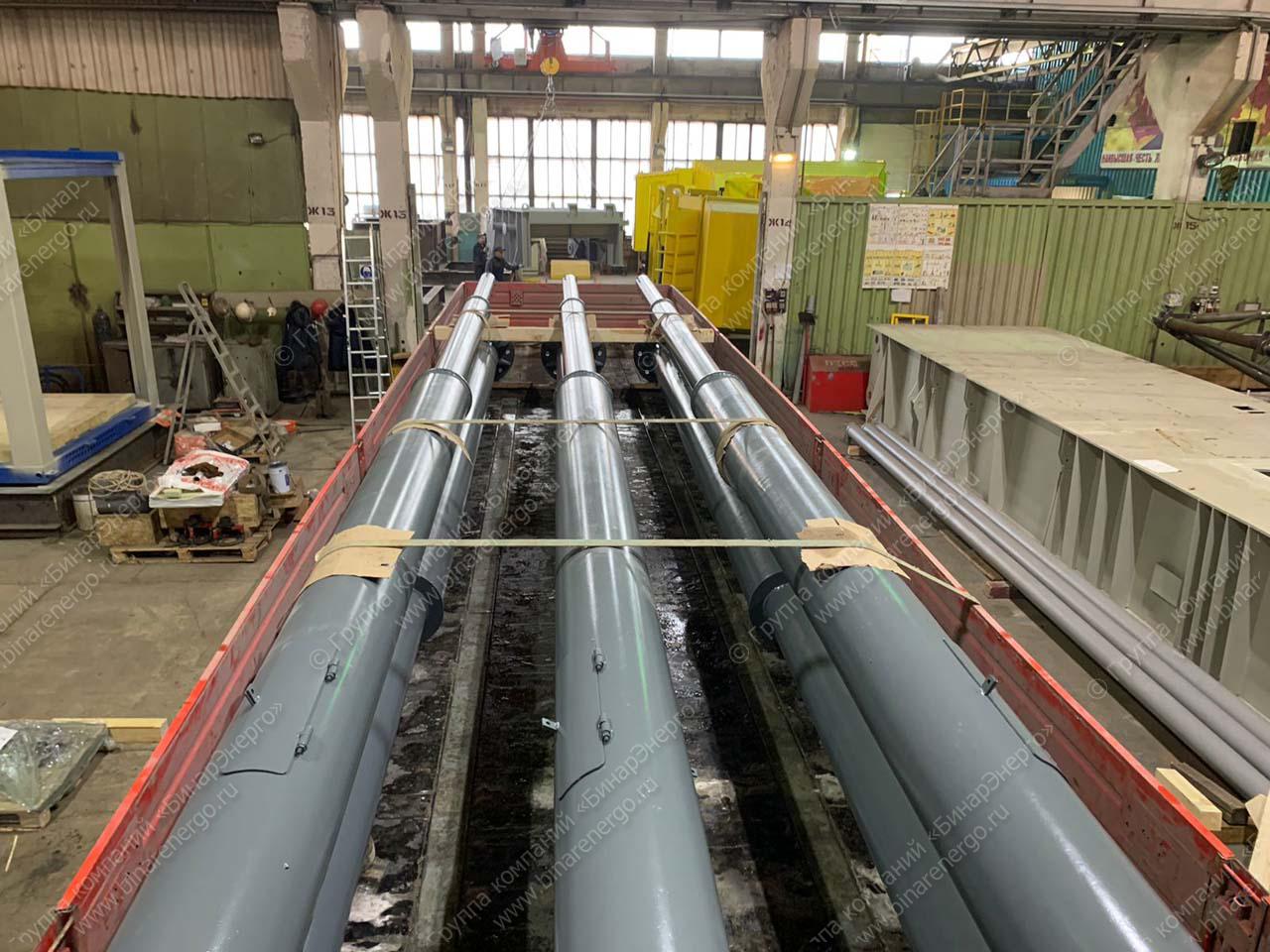

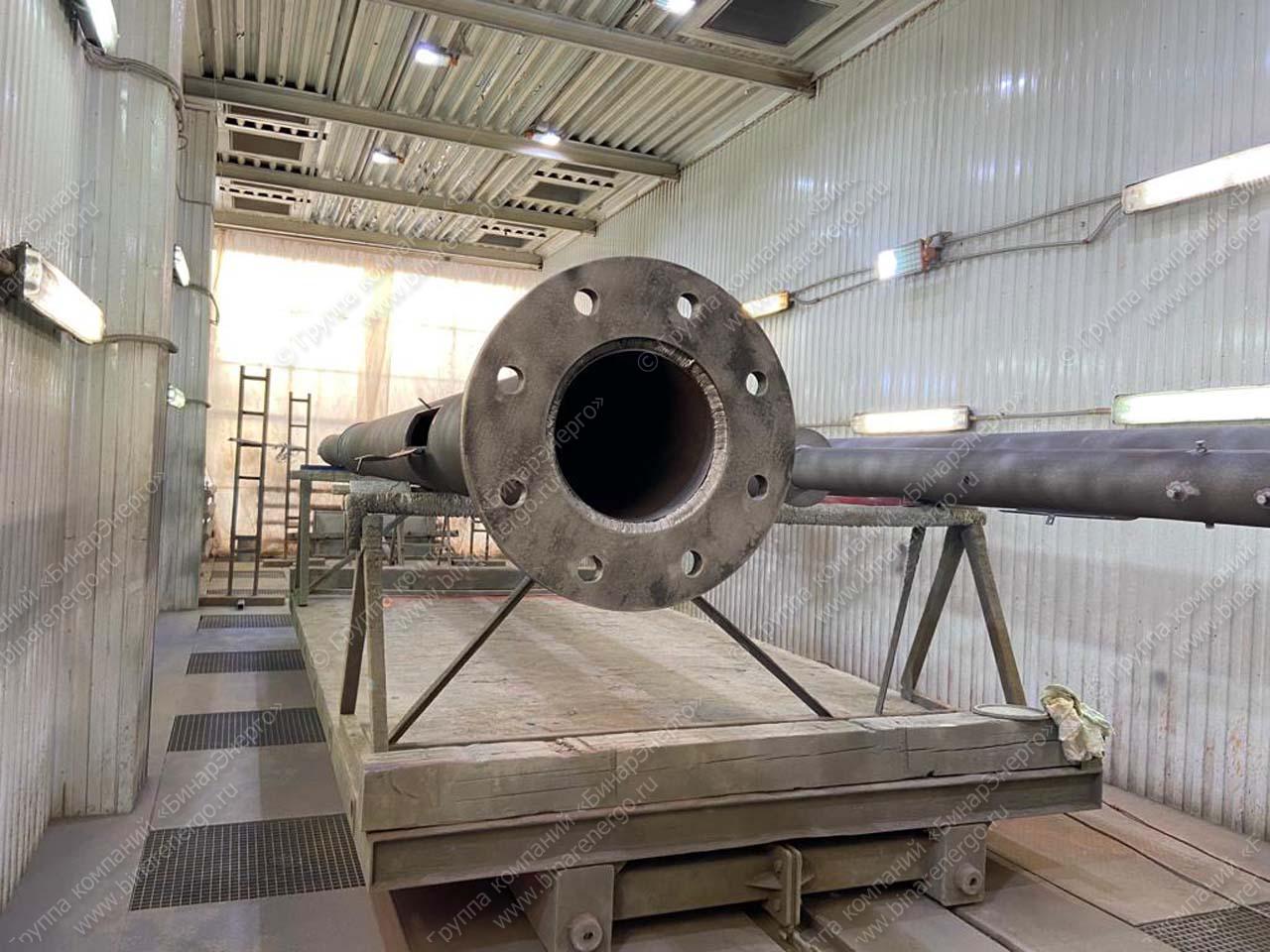

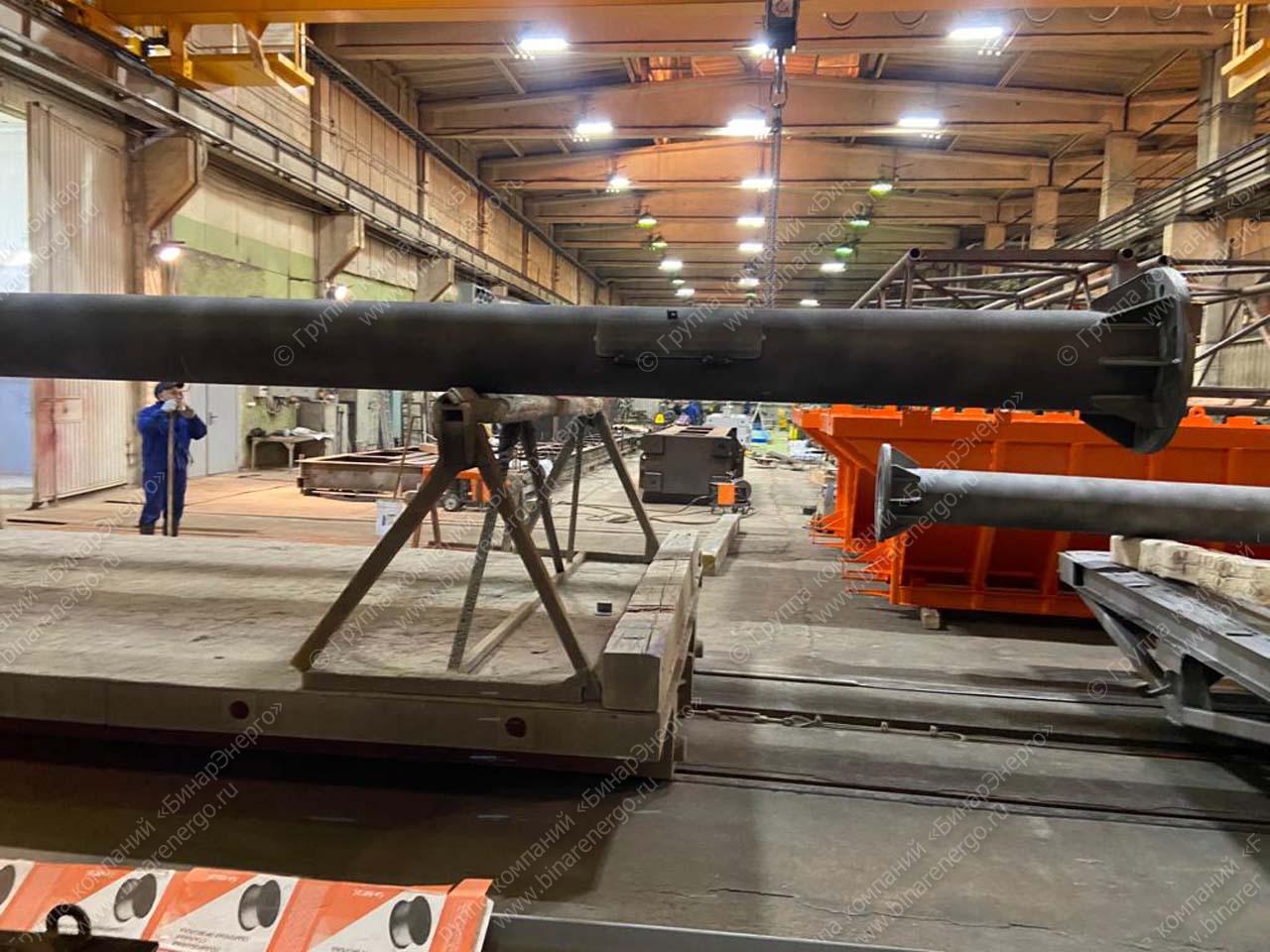

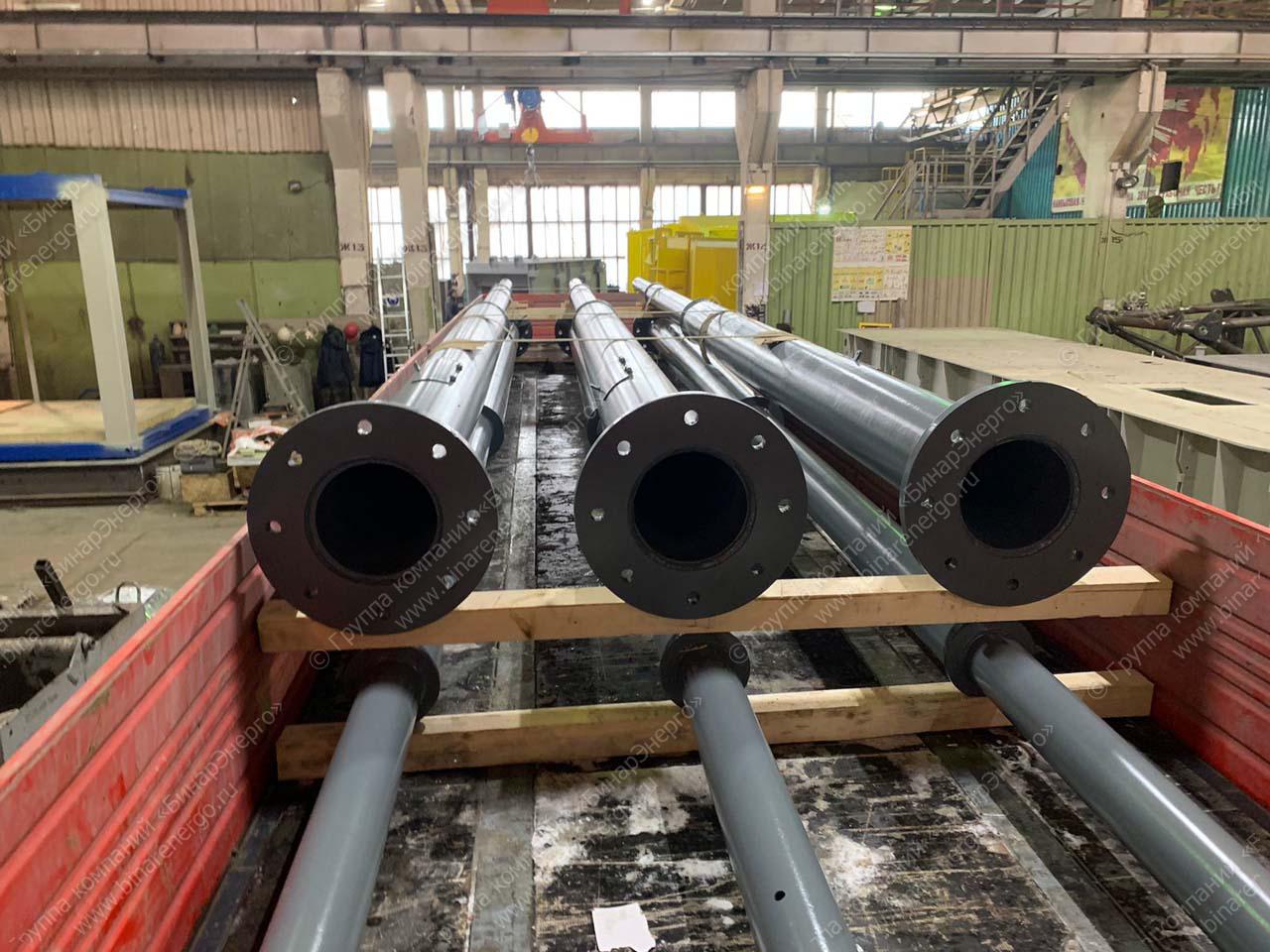

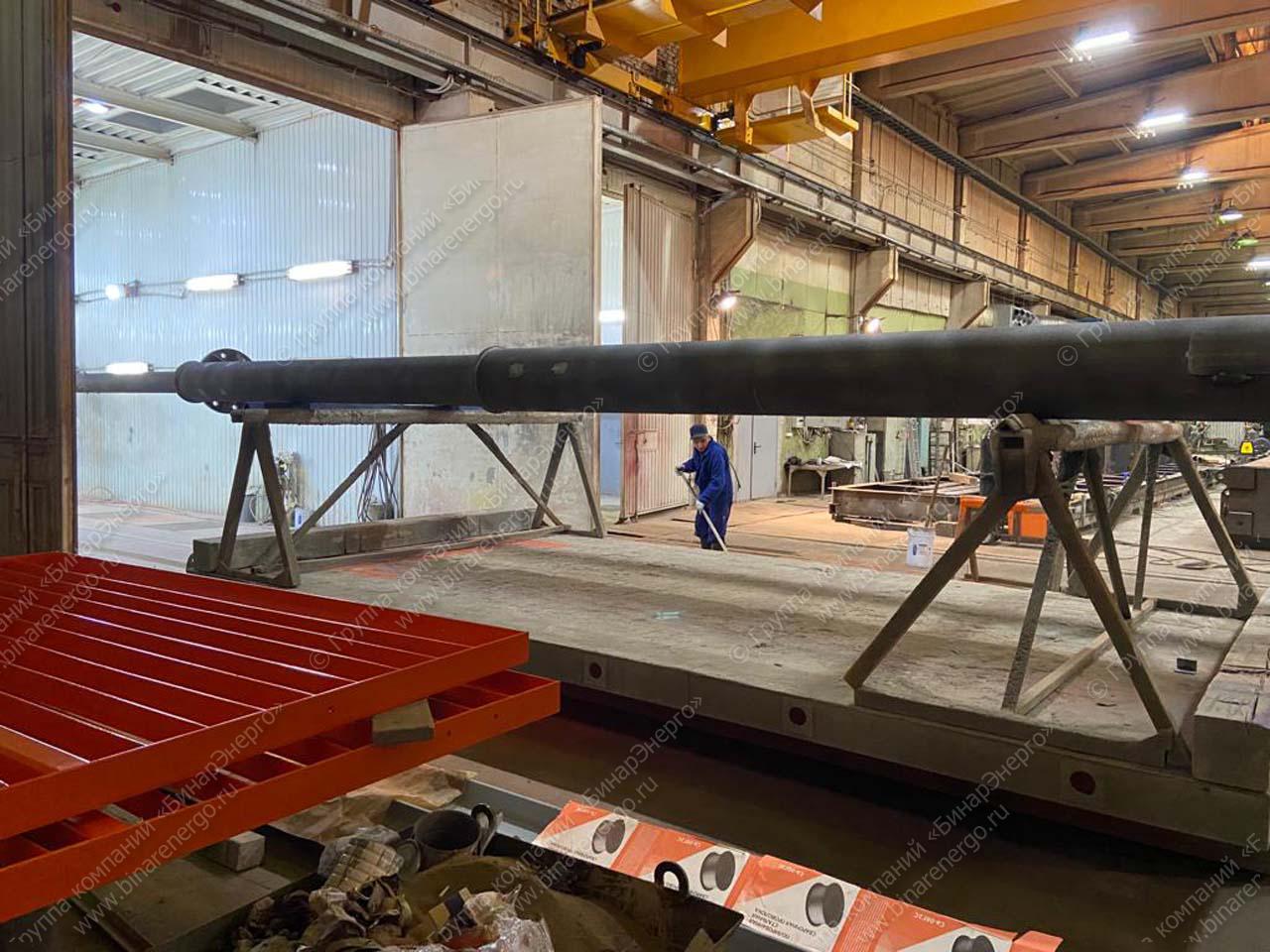

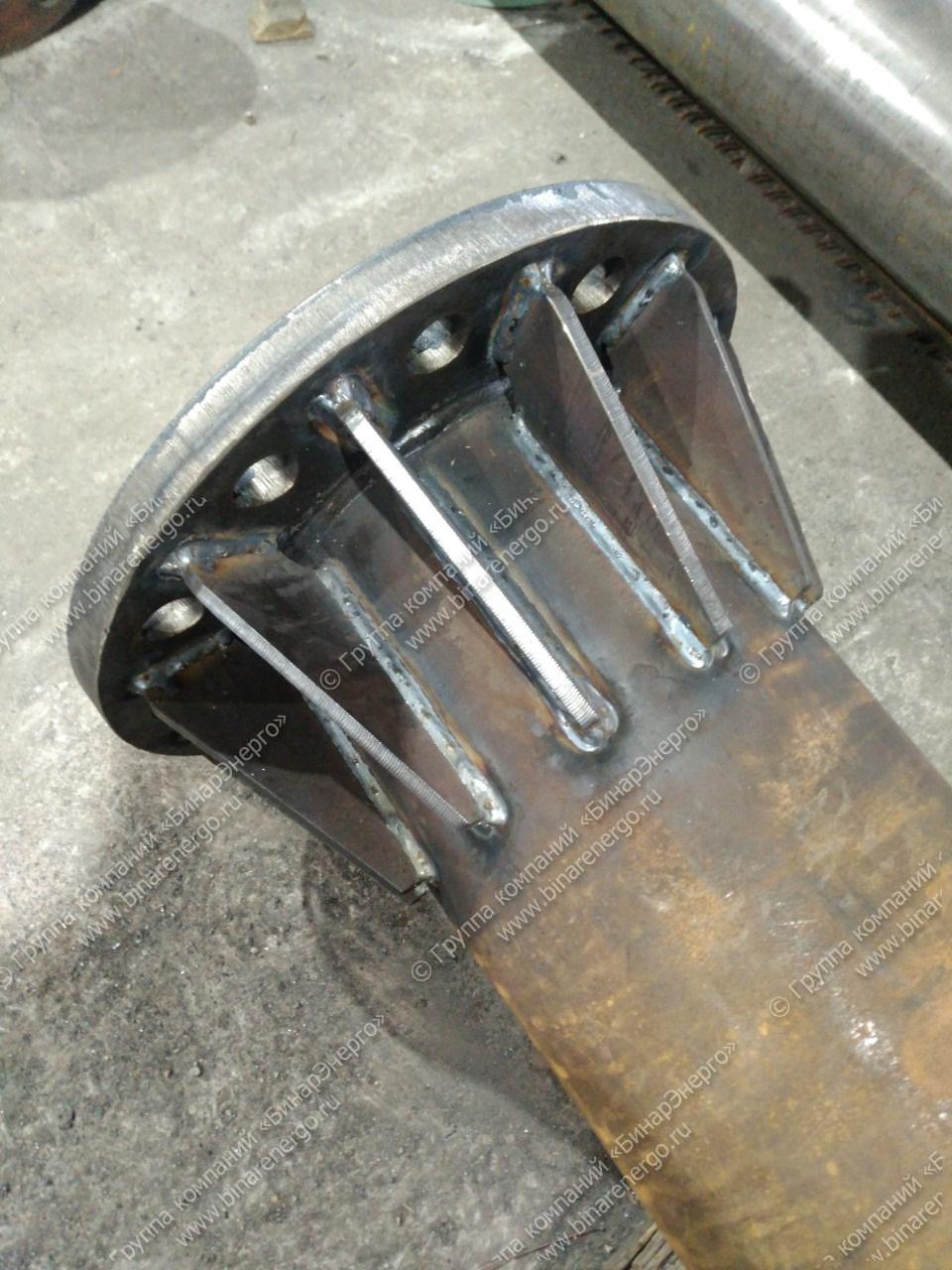

Фото опор ТФ нашего производства
