Опоры освещения СФ, ОС

Опоры освещения СФ, ОС

Силовые фланцевые трубчатые опоры ОС, СФ — предназначены для воздушной подводки кабелей СИП. Возможность такого типа монтажа коммутирующего оборудования влияет на некоторые характеристики опор, в том числе их максимальную нагрузку.

Опора рассчитана не только на верхние нагрузки, создаваемые собственно световым оборудованием, и нагрузки, получаемые в результате воздействия условий среды, но и на достаточно большой вес СИП. Кроме того, опора СФ может быть использована как площадка для установки рекламных и информационных щитов.

Каталог силовых опор ОС, СФ нашего производства



Технические характеристики силовых фланцевых опор ОС (СФ)

Наименование фланцевой опоры Закладной элемент фундамента  Масска, кг Установочное место кронштейна P, кг Размеры, мм
H  h1  h  D1  D2  d  n  А  Б
СФ-300-8,5-01**-ц ЗФ-20/8/Д360-2,5-б  308  О2, П2  300 8500 2500 4000 219 168 М20 8 420 360
СФ-400-8,5-01**-ц  ЗФ-20/8/Д360-2,5-б  367  О2, П2  400 8500 2500 4000 219 168 М20 8 420 360
СФ-400-9,0-01**-ц  ЗФ-20/8/Д360-2,5-б  389  О2, П2  400 9000 2500 4500 219 168 М20 8 420 360
СФ-400-11,0-01**-ц  ЗФ-24/8/Д360-2,5-б  421  О2, П2  400 11000 2500 5250 219 168 М24 8 420 360
СФ-700-8,5-01**-ц  ЗФ-20/12/Д372-2,5-б  468  О3, П3  700 8500 2500 3500 273 219 М20 12 420 372
СФ-700-9,0-01**-ц  ЗФ-20/12/Д372-2,5-б  489  О3, П3  700 9000 2500 4000 273 219 М20 12 420 372
СФ-700-11,0-01**-ц ЗФ-30/8/Д360-3,0-б  533  О3, П3  700 11000 3000 5250 273 219 М30  8 460 360
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий		 n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* – указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг)

Установка силовых фланцевых опор

Силовые фланцевые опоры устанавливаются на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА) и поставляются отдельно. Параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта. Обратитесь к нам за консультацией по закладным элемента. Наша компания производит и продаёт как сами опоры, так и закладные элементы.

Монтаж электрооборудования

Допускается как подземный (через окна в закладном элементе фундамента), так и воздушный подвод кабеля. Для установки комплектующих электрооборудования предусмотрен монтажный лючок.

Материал и покрытие опор

В качестве материала используется трубный прокат по ГОСТ 10704-81. Материал и его толщина выбираются в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.

Опора может быть обработана декоративным лакокрасочным покрытием по ГОСТ 9.032.

Рабочие чертежи

Рабочий чертеж опоры

Рабочий чертеж фланцевой опоры ОС, СФ

Рабочий чертеж закладного элемента

Рабочий чертеж закладного элемента фланцевой опоры ОС, СФ

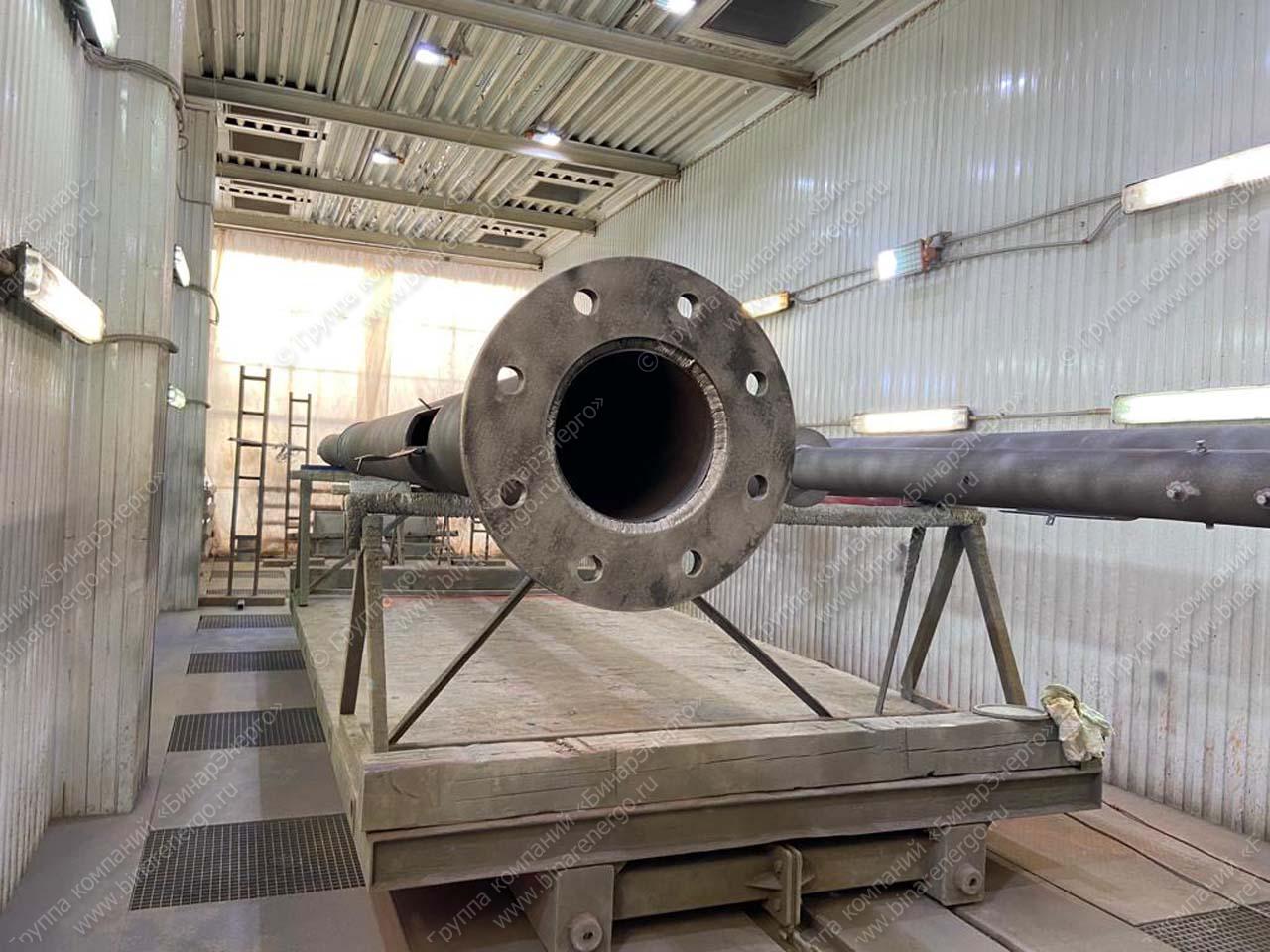

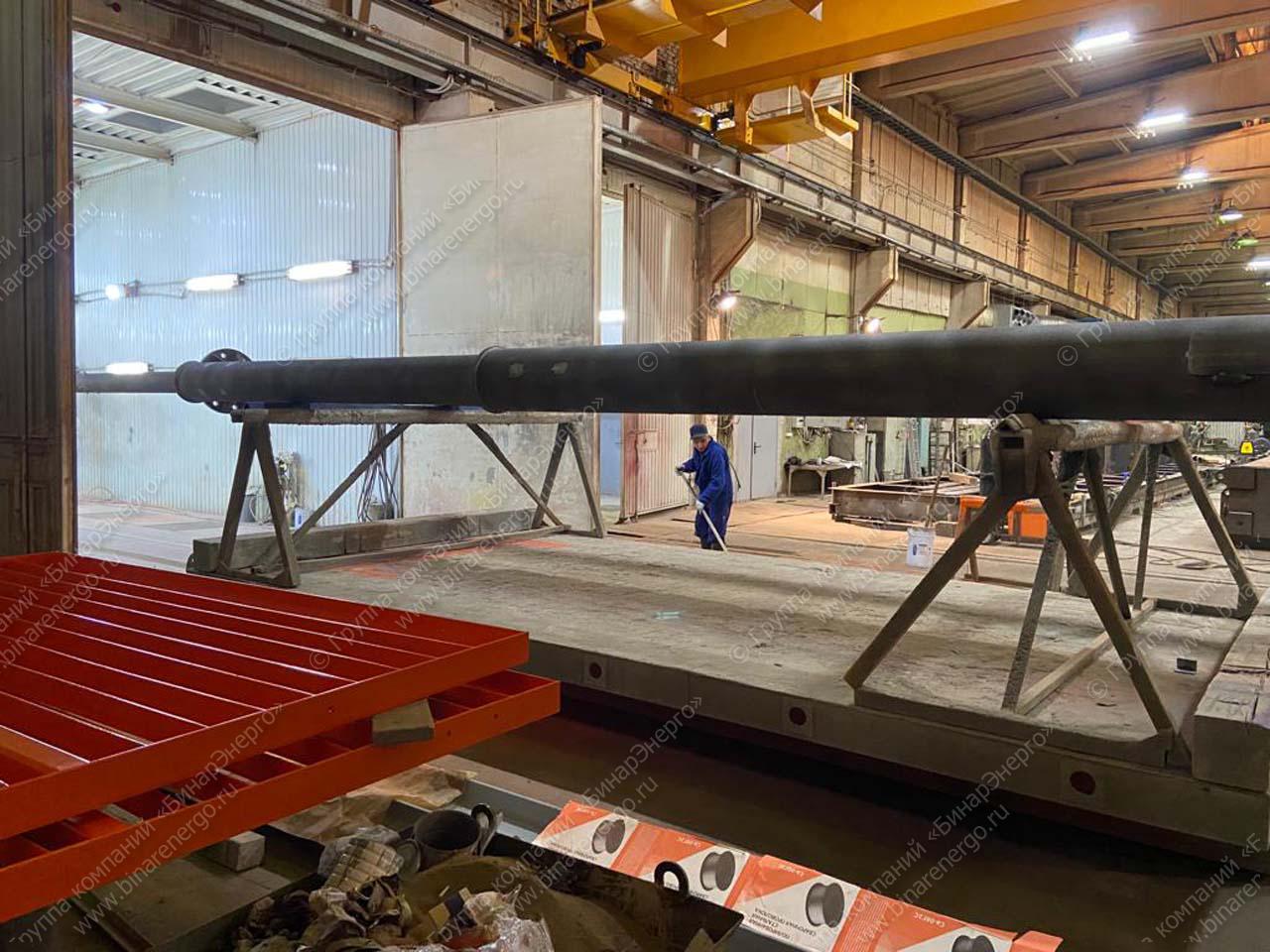

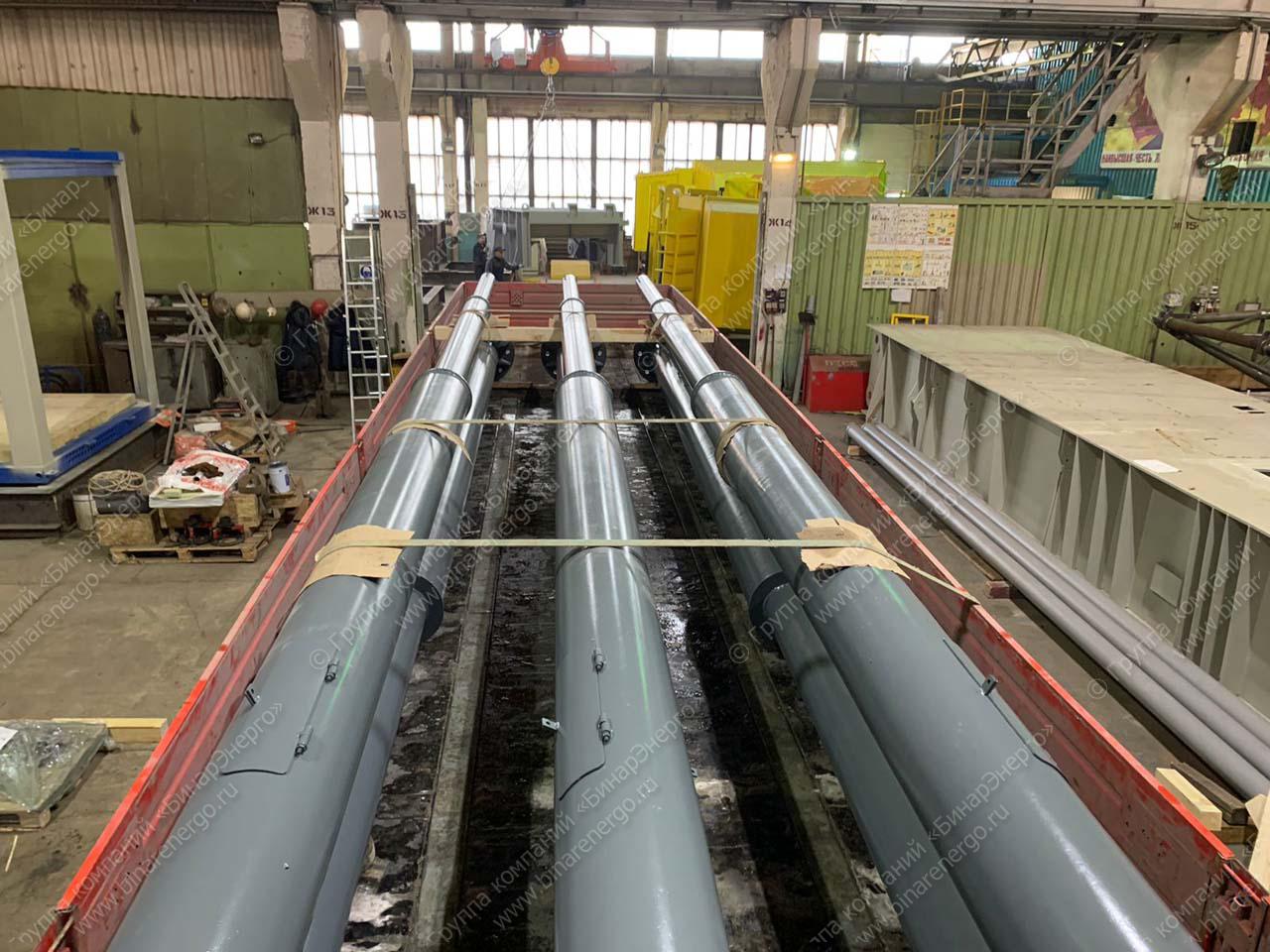

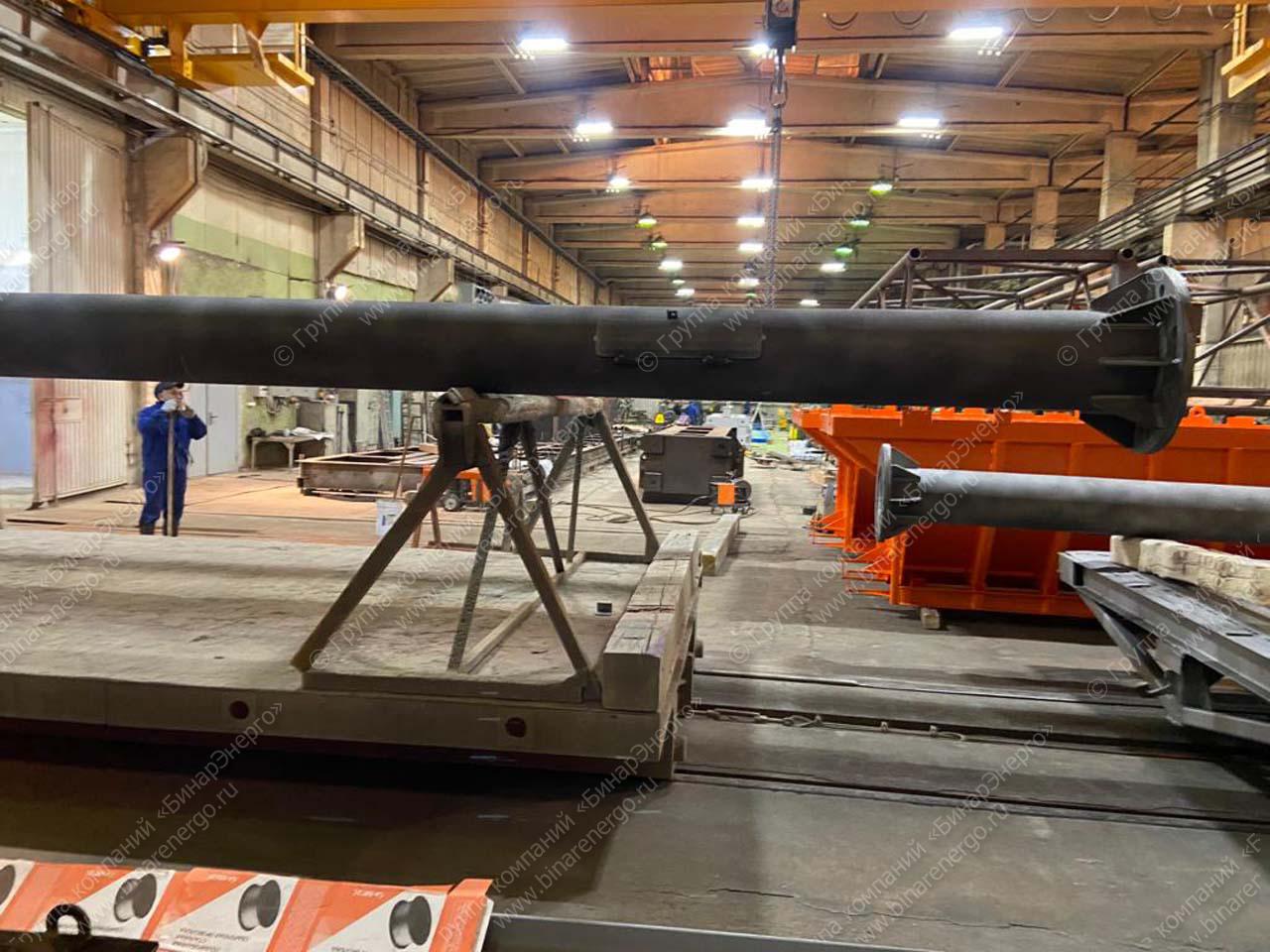

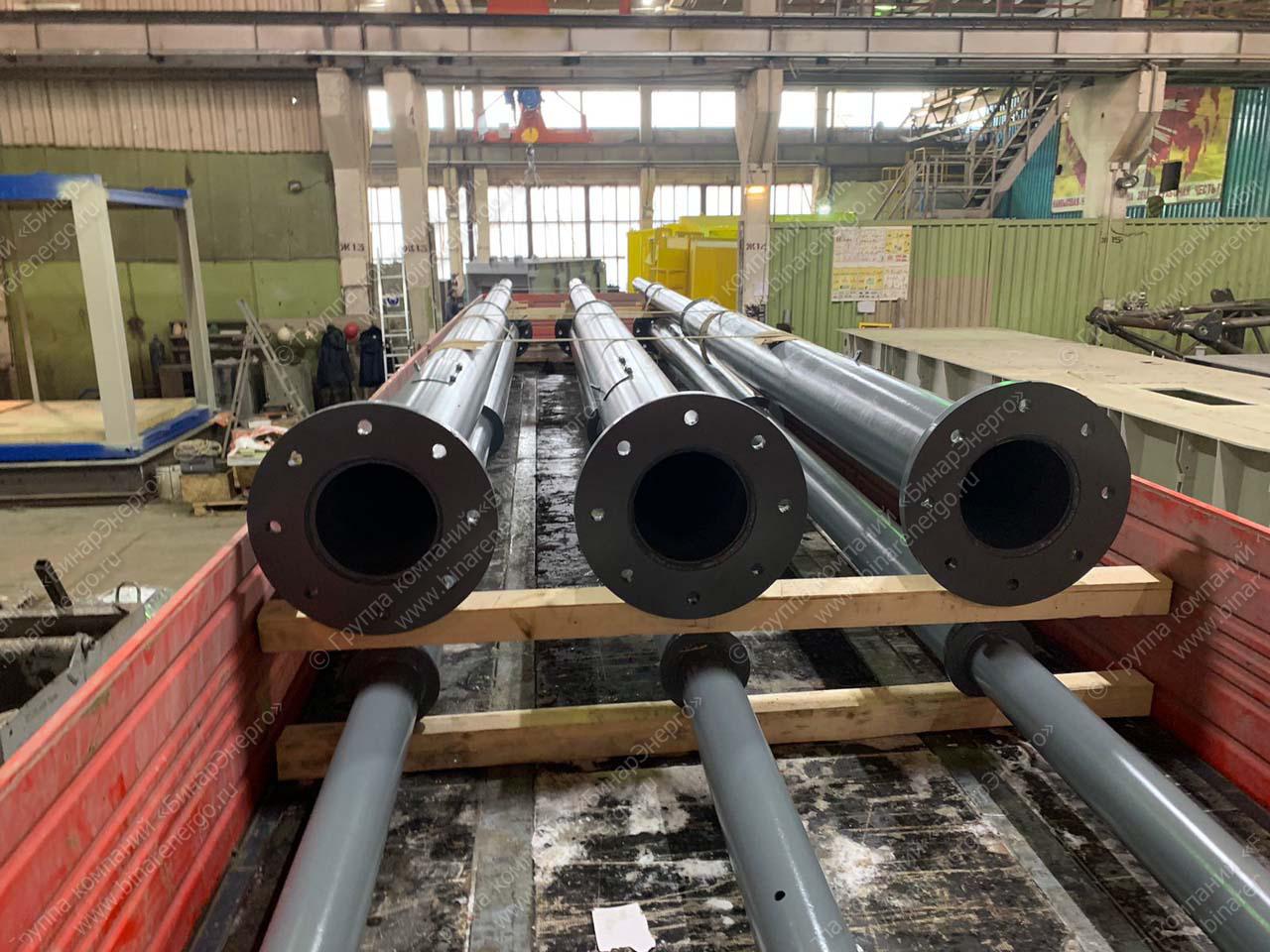

Фото силовых фланцевых трубчатых опор ОС, СФ нашего производства
