Высокомачтовые трубчатые опоры со стационарной короной ВМОНТ

  • Главная страница
  • Каталог продукции
  • Мачты, опоры, флагштоки
  • Высокомачтовые трубчатые опоры со стационарной короной ВМОНТ
Высокомачтовые трубчатые опоры со стационарной короной ВМОНТ

Высокомачтовые трубчатые опоры со стационарной короной ВМОНТ

Высота: 16-25 м

Масса: 495-2830 кг

Кол-во осветительных приборов: 4-17

Применяются для освещения спортивных сооружений, больших открытых пространств, аэропортов и морских портов, промышленных территорий.
  • Заказать

Особенности

Высокомачтовая опора трубчатая со стационарной короной (ВМОНТ) является сложным техническим изделием. Опоры ВМОНТ имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Преимущества

  • Возможность размещения большого количества осветительного оборудования.
  • Длительный срок службы.
  • Удобство эксплуатации (опоры снабжены трапами для подъема, площадками отдыха и обслуживания).
  • Возможно изготовление по индивидуальному заказу любых типоразме-ров.
  • Для обслуживания приборов освещения не требуется спецтехника.
  • Большой выбор площадок для установки приборов освещения.
  • Удобный доступ и регулировка приборов освещения.
  • Безопасность обслуживания.
  • Возможность установки на площадках дополнительного оборудования.

Устройство

Опоры изготавливаются из листовой стали методом гибки с одним или двумя продольными сварными швами. Опора состоит из двух и более секций, с верхним фланцем на котором устанавливается площадка для установки приборов освещения.

Опоры изготавливаются следующих типов:

  • с лестницей – снабжены лестницей с ограждением и прожекторной площадкой;
  • без лестницы – не снабжены лестницей с ограждением и обслуживаются с помощью автогидроподъемника;
  • с лестницей без ограждения со страховочным тросом.

По индивидуальному заказу опоры ВМОН изготавливаются различных высот.

Покрытие

Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.

По желанию заказчика возможно лакокрасочное покрытие.

Фундамент

Фундамент состоит из закладного металлического элемента и бетона. Тип и размер фундамента определяется расчетом в зависимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.

Примечание: Возможно изготовление опор с лестницей без ограждения. Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

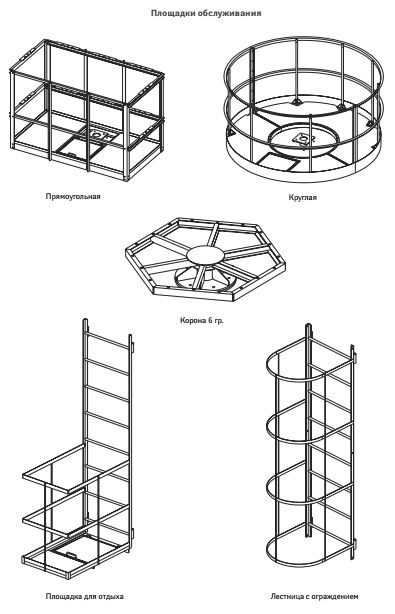

Технические детали

Высокомачтовые трубчатые опоры со стационарной короной ВМОНТ. Технические детали

  • Характеристики
  • Фотогалерея

Технические характеристики высокомачтовых трубчатых опор со стационарной короной ВМОНТ

Наименование Вес*
(m, кг)
Высота
(H, м)
Нижний диаметр
(D, мм)
Диаметр опорного фланца
(А, м)
Межцентровое расстояние отверстий
(B, мм)
Количество секций
(K, шт.)
Количество осветительных приборов
(ОП, кг)
ВМОНТ-16(до 4)-л/о 636 16 273 453 363 2 4
ВМОНТ-16(до 6)-б/л 495 16 159 350x350 300 2 6
ВМОНТ-18(до 6)-л/о 1100 18 273 428 363 2 6
ВМОНТ-18(до 10)-б/л 1040 18 273 428 363 2 10
ВМОНТ-20(до 11)-л/о 1400 20 426 600 525 2 11
ВМОНТ-20(до 6)-б/л 850 20 273 428 363 2 6
ВМОНТ-25(до 8/16)-л/о 1590 30 377 700 600 3 16
ВМОНТ-30(до 17)-л/о 2830 25 530 800 700 3 17
* Указан максимально возможный вес только ствола опоры, без навесного оборудования.
Примечание: ВМОНТ-Н(K)-Л, где
Н — высота, м
K — количество осветительных приборов, шт.
Л — наличие лестницы:
л/о — лестница с ограждением,
б/л — без лестницы
л — лестница со страховочным тросом
