Опоры контактной сети фланцевые граненые ТФГ

Силовые фланцевые граненые опоры контакной сети ТФГ предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной
боковой статической нагрузки.

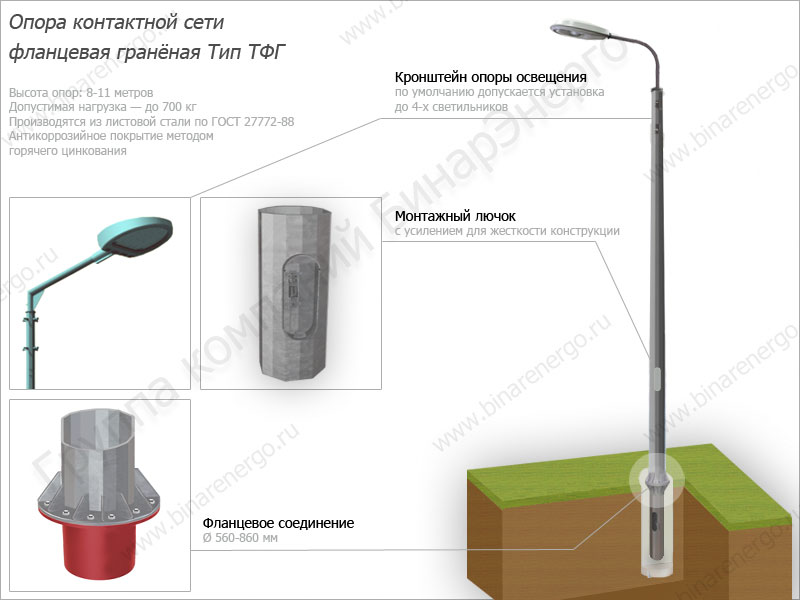

Опора контактной сети фланцевая гранёная ТФГ

Преимущества опор ТФГ:

  • Изготавливаются из высококачественного трубного проката по ГОСТ 10704-81 или ГОСТ 8732-78. Материал выбирается исходя из климатических условий эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Опоры проходят антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307-89, благодаря чему опоры могут эксплуатироваться 25-30 лет. По запросу клиента, наша компания может провести дополнительную окраску опор ТФГ.
  • Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
  • Подвод кабеля как как воздушный, так и подземный.


Фланцевая опора контактной сети изготавливается из листового металлопроката. Благодаря использованию такого материала опора ТФГ имеет минимальный вес. Кроме того, фланцевая опора контактной сети имеет ребра жесткости, совпадающие с гранями опор. Наличие граней увеличивает прочностные характеристики опор ТФГ, делая их невосприимчивыми к различным воздействиям окружающей среды.

Фланцевая опора ТФГ монтируется в грунт с помощью дополнительных закладных элементов, обеспечивающих отсутствие прямого контакта грунта и ствола опор. Опора ТФГ, установленная подобным образом, не требует разрыва грунта и бетонной части фундамента в случае необходимости проведения ремонтных работ. Так, например, опора ТФГ может быть выровнена с использованием минимального количества техники и финансовых средств.

На устанавливаются кронштейны со светильниками. Для подземного подвода питающих кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900-1000 мм ниже верхнего обреза опоры.

Чертеж фланцевой граненой опоры контактной сети ТФГ:
Наведите для увеличения

Чертеж фланцевой граненой опоры контактной сети ТФГЧертеж фланцевой граненой опоры контактной сети ТФГ

Технические характеристики фланцевых опор контактной сети ТФГ

Наименование опоры Наименование закладного
элемента фундамента
Масса*, кг Обозначение установочного
места кронштейна
P, кг Размеры, мм
H h1 Dh S d А Б
ТФГ-700-9,0-01**-ц ЗФ-24/12/Д460-2,5-б 405 Ф9, Ф10, Ф15 700 9000 2500 380 150 6 М24 560 460
ТФГ-700-10,0-01**-ц ЗФ-24/12/Д500-2,5-б 504 Ф9, Ф10, Ф15 700 10000 2500 420 150 6 М24 600 500
ТФГ-1000-9,0-01**-ц ЗФ-30/12/Д510-3,0-б 477 Ф14, Ф19 1000 9000 3000 410 200 6 М30 620 510
ТФГ-1000-10,0-01**-ц ЗФ-30/12/Д550-3,0-б 560 Ф14, Ф19 1000 10000 3000 450 200 6 М30 660 550
ТФГ-1500-9,0-01**-ц ЗФ-36/12/Д520-3,0-б 642 Ф11, Ф18 1500 9000 3000 415 220 8 М36 640 520
ТФГ-1500-10,0-01**-ц ЗФ-36/12/Д560-3,0-б 764 Ф11, Ф18 1500 10000 3000 465 220 8 М36 680 560
ТФГ-1800-9,0-01**-ц ЗФ-36/12/Д560-3,0-б 703 Ф11, Ф17, Ф18 1800 9000 3000 440 250 8 М36 690 560
ТФГ-1800-10,0-01**-ц ЗФ-36/12/Д600-3,0-б 819 Ф11, Ф17, Ф18 1800 10000 3000 485 250 8 М36 730 600
ТФГ-2500-9,0-01**-ц ЗФ-36/12/Д620-3,5-б 780 Ф11, Ф17, Ф18 2500 9000 3500 505 250 8 М36 750 620
ТФГ-2500-10,0-01**-ц ЗФ-36/12/Д670-3,5-б 945 Ф11, Ф17, Ф18 2500 10000 3500 555 250 8 М36 800 670
ТФГ-3000-9,0-01**-ц ЗФ-36/12/Д670-3,5-б 827 Ф11, Ф17, Ф18 3000 9000 3500 550 250 8 М36 800 670
ТФГ-3000-10,0-01**-ц ЗФ-36/12/Д730-3,5-б 978 Ф11, Ф17, Ф18 3000 10000 3500 600 250 8 М36 860 730
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг)
