Опоры освещения ОКС, ОКС1

Опоры освещения круглые силовые ОКС предназначены для наружного освещения транспортных магистралей и улиц, площадей, промышленных территорий. Также опоры служат для размещения рекламных щитов.

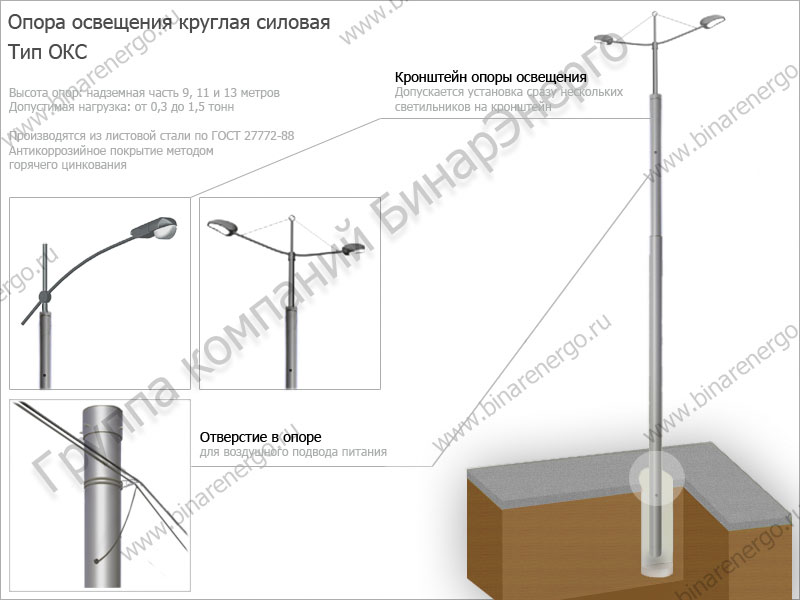

Опора освещения круглая силовая ОКС

Характеристики

Высота опор ОКС – от 9, 11 и 13 метров, допустимая нагрузка от 0,3 до 1,5 тонн. Опора имеет круглое сечение, изготавливается из трубного проката. В нижней части расположен технический люк с крышкой на шарнирах для обслуживания электротехнического оборудования. Светильники крепятся к опоре при помощи кронштейнов.

Особенности конструкции

Высокий уровень допустимой нагрузки позволяет опорам ОКС совмещать поддержку светильников, электрического кабеля и рекламных щитов. Кронштейны могут быть дополнены декоративными элементами, что даёт дополнительные возможности для украшения городской среды.

Покрытие

Для антикоррозийной защиты изделия применяют горячее цинкование (ГОСТ 9.307-89), для дополнительной защиты и придания декоративных свойств возможно нанесение лакокрасочного или порошкового покрытия.

Установка

Опоры устанавливают на заранее установленный и забетонированный фундамент. Опора присоединяется фланцевой частью к закладной детали фундамента.

Преимущества круглых силовых опор ОКС

  • Возможность комбинировать в одной конструкции светильники наружного освещения, поддержку силового кабеля и рекламных стендов;
  • Длительный срок эксплуатации;
  • Воздушная или подземная подводка кабеля;
  • Технические параметры опор можно варьировать в соответствии с требованиями заказчика и условиями эксплуатации;
  • Возможность установки декоративных элементов.

Технические характеристики силовых опор ОКС

Опора ОКС Вес
(m, кг)
Высота
(H, м)
Верхний диаметр
(d, мм)
Нижний диаметр
(D, мм)
Подземная часть
(L, м)
Межцентровое расстояние
отверстий
(B, мм)
ОКС-0,3-9,0 (И) 337/316 9 159 219 2 293
ОКС-0,4-9,0 (И) 458/438 9 159 219 2 293
ОКС-0,7-9,0 (И) 554/523 9 219 273 2 363
ОКС-0,8-9,0 (И) 554/523 9 219 273 2 363
ОКС-1,5-9,0 (И) 821/758 9 273 325 2 450
ОКС-0,4-11,0 (И) 636/606 11 219 273 3 363
ОКС-0,6-11,0 (И) 696/669 11 219 273 3 363
ОКС-1,0-11,0 (И) 972/948 11 273 325 3 450
ОКС-1,8-11,0 (И) 1375/1318 11 325 426 3 552
ОКС-1,1-13,0 (И) 1420/1364 13 325 426 3 552
ОКС-1,5-13,0 (И) 1520/1472 13 325 426 3 552
Примечание: ОКС-Р-Н (И), где
Р — номинальное усилие, т
Н — высота надземной части, м
И — вариант исполнения:
Ф — фланцевый,
L — с заглублением (величина 2,0...3,0 м)
