Опоры силовые фланцевые граненые светофорные ОСФГ-4
Силовые граненые светофорные опоры ОСФГ-4 – металлические конструкции, применяемые на дорогах и магистралях различного назначения, рассчитанных на разное количество полос и различный трафик движения. Подобные конструкции являются светофорными.
Высота, м: 4,0
Номинальное усилие, кг: 32
Технические характеристики:
Светофорные опоры ОСФГ предназначены для установки одного светофора.
| Опора ОГСГ, ОСФГ | Вес Ф/L (m, кг) |
Высота (H, м) |
Верхний диаметр (d, мм) |
Нижний диаметр (D, мм) |
Размеры опорного фланца (А, мм) |
Межцентровое расстояние отверстий (B, мм) |
Количество осветительных приборов (К, шт) |
Длина консоли (L, м) |
|---|---|---|---|---|---|---|---|---|
| ОСФГ-4 | 32 | 4,0 | 60 | 136 | 250 | 160 | 1 | — |

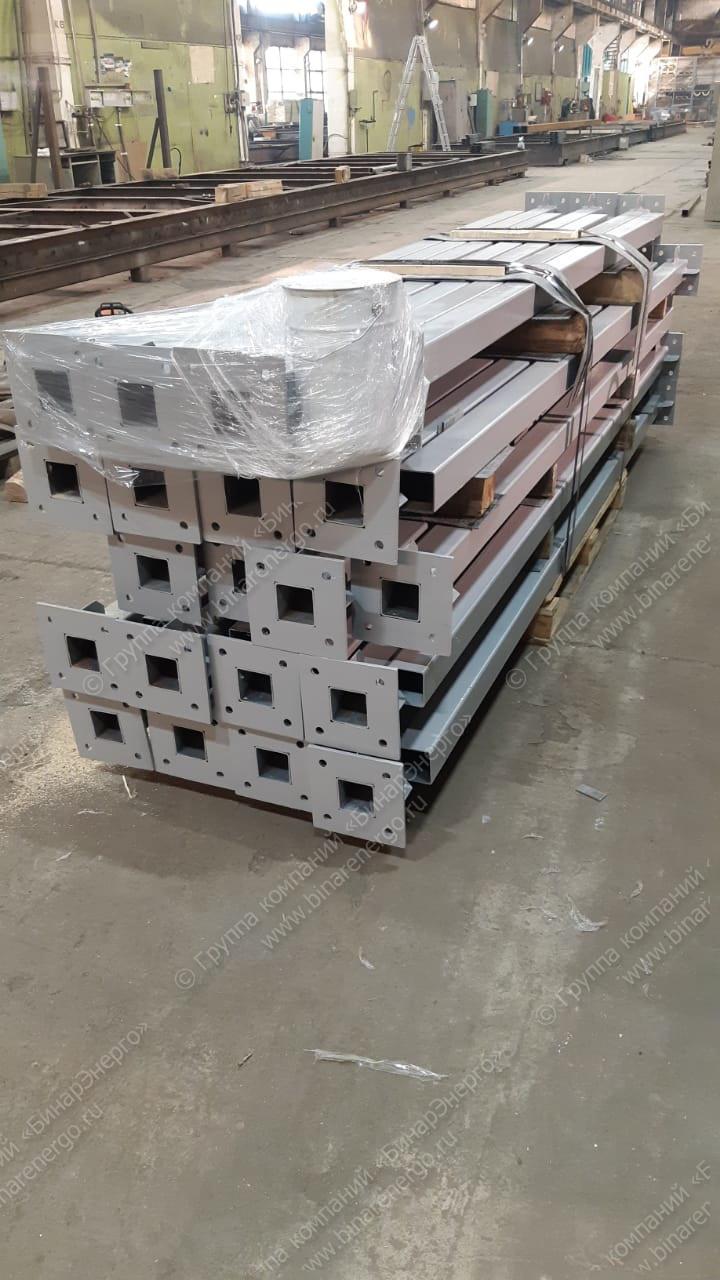

Изображение, экскизы опоры ОСФГ-4:
Особенности конструкции, установка:
Чертеж опоры ОСФГ-4 (наведите для увеличения)
Установка: прямостоечным и фланцевым способом.
Покрытие: горячий цинк, гарантированный срок службы - 50 лет.
